Wybór odpowiedniego wiertła pod gwint to jeden z tych podstawowych, ale absolutnie kluczowych elementów w pracy każdego majsterkowicza czy profesjonalisty. Prawidłowa średnica otworu pod gwint M5 decyduje nie tylko o trwałości połączenia, ale także o bezpieczeństwie i efektywności naszej pracy, chroniąc narzędzia przed uszkodzeniem. Przygotowałem dla Was kompleksowy przewodnik, który raz na zawsze rozwieje wszelkie wątpliwości dotyczące doboru wiertła pod gwint M5 i nie tylko.
Gwint M5: wiertło 4,2 mm to standard, który zapewni trwałe połączenie
- Dla standardowego gwintu metrycznego M5 użyj wiertła o średnicy 4,2 mm.
- Wartość ta wynika ze wzoru: Średnica gwintu (5 mm) minus skok gwintu (0,8 mm).
- Standardowy skok gwintu M5 to 0,8 mm (dla gwintów zwykłych).
- W przypadku gwintów drobnozwojnych (np. M5x0,5) średnica wiertła będzie inna (4,5 mm).
- Materiał obrabiany (stal, aluminium, tworzywa) może nieznacznie wpływać na dobór średnicy wiertła.
- Precyzyjny dobór wiertła zapobiega złamaniu gwintownika i zapewnia mocne połączenie.
Dobór wiertła pod gwint M5: klucz do sukcesu
Zacznijmy od sedna sprawy, bo wiem, że często szukacie konkretnej i szybkiej odpowiedzi. Otóż, dla standardowego gwintu metrycznego M5, należy bezwzględnie użyć wiertła o średnicy 4,2 mm. To jest ta jedna, najważniejsza informacja, którą każdy powinien zapamiętać. Precyzyjny dobór średnicy wiertła to fundament, bez którego całe gwintowanie może zakończyć się fiaskiem.
Skąd bierze się ta wartość? Poznaj kluczowy parametr skok gwintu
Zawsze powtarzam, że warto rozumieć, dlaczego coś działa w określony sposób. Średnica wiertła pod gwint nie jest przypadkowa. Wynika ona bezpośrednio z jednego kluczowego parametru gwintu jego skoku. Skok gwintu to odległość, o jaką przesuwa się element gwintowany (np. nakrętka) po wykonaniu jednego pełnego obrotu. Dla gwintu M5 standardowy skok wynosi 0,8 mm, zgodnie z normą ISO DIN-13. To właśnie ten parametr, obok średnicy nominalnej gwintu, decyduje o tym, jak głęboko gwintownik będzie "wgryzał się" w materiał.
Prosty wzór, który uratuje Cię w przyszłości: jak samodzielnie obliczyć średnicę otworu?
Znając zasadę, możecie samodzielnie obliczyć średnicę otworu pod gwint dla niemal każdego rozmiaru. Wzór jest prosty i łatwy do zapamiętania:
D = M - P
Gdzie:
- D to średnica otworu pod gwint, którą chcemy uzyskać.
- M to nominalna średnica gwintu (np. dla M5 jest to 5 mm).
- P to skok gwintu (dla standardowego M5 wynosi 0,8 mm).
Zastosujmy ten wzór do naszego gwintu M5: 5 mm - 0,8 mm = 4,2 mm. Widzicie? To nie magia, a czysta inżynieria. Znajomość tego wzoru pozwoli Wam uniknąć błędów i szybko zweryfikować poprawność doboru wiertła w każdej sytuacji.
Podręczna tabela wierteł dla popularnych gwintów metrycznych
Chociaż skupiamy się na M5, wiem, że często potrzebujecie informacji również o innych popularnych rozmiarach. Dlatego przygotowałem dla Was podręczną tabelę, którą możecie mieć zawsze pod ręką. To zestawienie zawiera najczęściej używane gwinty metryczne wraz z ich standardowymi skokami i odpowiadającymi im średnicami wierteł.
| Gwint | Średnica wiertła (mm) | Standardowy skok (mm) |
|---|---|---|
| M3 | 2,5 | 0,5 |
| M4 | 3,3 | 0,7 |
| M5 | 4,2 | 0,8 |
| M6 | 5,0 | 1,0 |
| M8 | 6,8 | 1,25 |
| M10 | 8,5 | 1,5 |
| M12 | 10,2 | 1,75 |
A co z gwintami drobnozwojnymi? Zrozumienie różnicy w oznaczeniach (np. M5 vs M5x0,5)
Warto zwrócić uwagę na to, że nie wszystkie gwinty M5 są takie same. Obok gwintów zwykłych, o których mówiliśmy do tej pory, istnieją również gwinty drobnozwojne. Charakteryzują się one mniejszym skokiem, co przekłada się na większą liczbę zwojów na danej długości i często większą wytrzymałość, ale także na inną średnicę otworu pod gwint. Przykładem może być gwint M5x0,5. Oznaczenie "x0,5" wyraźnie wskazuje, że jego skok wynosi 0,5 mm, a nie standardowe 0,8 mm. W takim przypadku, stosując nasz wzór (5 mm - 0,5 mm), otrzymujemy średnicę wiertła 4,5 mm. Zawsze sprawdzajcie oznaczenie gwintu jeśli skok jest podany, to znaczy, że macie do czynienia z gwintem drobnozwojnym i musicie odpowiednio dobrać wiertło!
Precyzyjny dobór wiertła: dlaczego to takie ważne?
Możecie pomyśleć, że różnica rzędu 0,1 czy 0,2 mm to drobiazg. Nic bardziej mylnego! W mechanice precyzja jest wszystkim. Niewłaściwy dobór wiertła może mieć poważne konsekwencje, od zniszczenia narzędzia po stworzenie wadliwego połączenia.
Zbyt mały otwór: prosta droga do złamania gwintownika
Jeśli otwór, który wywiercimy, będzie zbyt mały, gwintownik napotka na zbyt duży opór materiału. To prosta droga do jego złamania. Gwintownik musi usuwać materiał, tworząc wióry, ale jeśli miejsca na te wióry jest za mało, a siły tarcia są zbyt duże, narzędzie po prostu pęknie. Złamany gwintownik w otworze to spory problem i często konieczność wyrzucenia obrabianego elementu.
Zbyt duży otwór: ryzyko luźnego i nietrwałego połączenia
Z drugiej strony, zbyt duży otwór również nie jest dobrym rozwiązaniem. Spowoduje on, że gwintownik nie będzie miał wystarczająco dużo materiału do nacięcia pełnego profilu gwintu. Efektem będzie gwint o zmniejszonej liczbie zwojów, który będzie luźny, słaby i podatny na wyrwanie. Takie połączenie nie spełni swojej funkcji i szybko się poluzuje, prowadząc do awarii.
Rola "rozbicia" otworu przy wierceniu ręcznym
Warto pamiętać, że podczas wiercenia ręcznego, zwłaszcza bez użycia wiertarki stołowej czy prowadnicy, otwór ma tendencję do "rozbijania się", czyli powiększania swojej średnicy o 0,1-0,2 mm. Jest to naturalne zjawisko wynikające z drgań i niedoskonałości prowadzenia wiertła. Dlatego właśnie precyzyjny dobór wiertła jest tak kluczowy pozwala on zminimalizować negatywne skutki tego "rozbicia" i nadal uzyskać otwór o akceptowalnej średnicy, zapewniającej odpowiednią jakość gwintu.
Materiał obrabiany a średnica wiertła: stal, aluminium, tworzywa
Chociaż standard 4,2 mm dla M5 jest uniwersalny, doświadczenie uczy, że rodzaj obrabianego materiału może skłonić nas do minimalnych korekt. To niuanse, które często decydują o perfekcyjnym efekcie.
Stal i żeliwo: trzymaj się standardu
Dla większości stali konstrukcyjnych i żeliwa, standardowa średnica wiertła, czyli 4,2 mm dla M5, jest optymalnym wyborem. Zapewnia ona odpowiednią ilość materiału do nacięcia mocnego gwintu i jednocześnie minimalizuje ryzyko złamania gwintownika. W przypadku bardzo twardego i kruchego żeliwa, aby zmniejszyć ryzyko pęknięcia materiału i ułatwić pracę gwintownikowi, niektórzy praktycy dopuszczają minimalne powiększenie otworu, np. do 4,3 mm dla M5. To jednak rzadkie wyjątki i zazwyczaj trzymamy się standardu.Aluminium, miedź, mosiądz: czy warto minimalnie zmniejszyć otwór?
Miękkie materiały, takie jak aluminium, miedź czy mosiądz, zachowują się nieco inaczej podczas gwintowania. Są bardziej plastyczne, a wióry mogą być bardziej ciągliwe. W takich przypadkach, aby uzyskać ciaśniejszy i mocniejszy gwint, niektórzy specjaliści zalecają minimalne zmniejszenie średnicy wiertła, np. do 4,1 mm dla M5. Dzięki temu gwintownik ma więcej materiału do "wepchnięcia" i uformowania zwojów, co przekłada się na lepsze wypełnienie gwintu i większą wytrzymałość połączenia. To jednak kwestia doświadczenia i specyfiki zastosowania standardowe 4,2 mm również zazwyczaj działa dobrze.
Tworzywa sztuczne: specyfika pracy z miękkim materiałem
Gwintowanie w tworzywach sztucznych to zupełnie inna bajka. Ze względu na ich elastyczność i plastyczność, często stosuje się wiertła o nieco mniejszej średnicy niż dla metali. Powód jest prosty: tworzywo sztuczne ma tendencję do "cofania się" po przejściu gwintownika, a mniejszy otwór pozwala na uzyskanie bardziej zwartego i trwałego gwintu. W przypadku M5 w tworzywach, można rozważyć wiertło 4,0 mm, a nawet 3,9 mm, w zależności od twardości i rodzaju plastiku. Zawsze warto przeprowadzić test na próbce materiału, aby znaleźć optymalną średnicę.
Gwintowanie M5 krok po kroku: od wiercenia do nacinania
Sama wiedza o doborze wiertła to dopiero początek. Cały proces gwintowania wymaga precyzji i odpowiedniej techniki. Oto, jak ja to robię, krok po kroku.
Krok 1: Wybór narzędzi wiertło, gwintowniki i pokrętło to nie wszystko

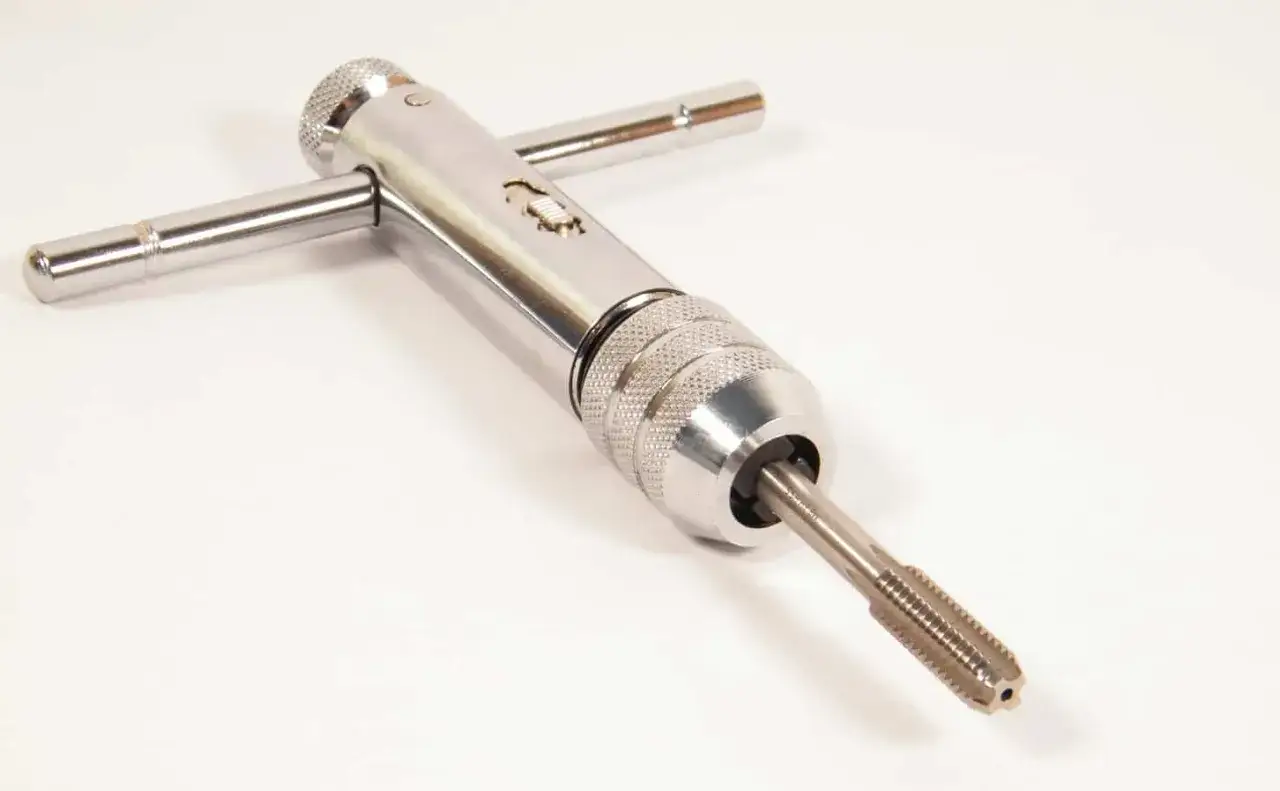

Zanim zaczniemy, upewnijmy się, że mamy wszystko, co potrzebne. Oczywiście, odpowiednie wiertło (4,2 mm dla M5) to podstawa. Do tego potrzebujemy zestawu gwintowników M5 zazwyczaj składają się one z trzech sztuk: wstępnego (z jednym nacięciem), właściwego (z dwoma nacięciami) i wykańczającego (z trzema nacięciami). Niezbędne będzie także pokrętło do gwintowników, które zapewni stabilny chwyt i kontrolę. Ale to nie wszystko! Niezwykle ważny jest środek smarujący, czyli specjalny olej do gwintowania. Zwłaszcza przy pracy ze stalą, olej chłodzi narzędzie, zmniejsza tarcie i ułatwia odprowadzanie wiórów, znacząco wydłużając żywotność gwintownika.
Krok 2: Precyzyjne wiercenie jak utrzymać prostopadłość otworu?
Wywiercenie otworu o odpowiedniej średnicy to jedno, ale równie ważne jest, aby był on idealnie prostopadły do powierzchni. Jeśli otwór będzie krzywy, gwint również będzie krzywy, a śruba nie będzie wkręcać się prawidłowo. Najlepszym rozwiązaniem jest użycie wiertarki stołowej. Jeśli pracujemy wiertarką ręczną, musimy być bardzo ostrożni. Zawsze zaczynamy od punktowania miejsca wiercenia, aby wiertło nie "uciekało". Można też użyć specjalnych prowadnic lub po prostu obserwować odbicie wiertła w obrabianym materiale, aby utrzymać prostopadłość.
Krok 3: Smarowanie mały gest, który zapobiega wielkim problemom
Ten krok jest często bagatelizowany, a jest absolutnie kluczowy! Przed rozpoczęciem gwintowania i w trakcie pracy z gwintownikiem, regularnie aplikujcie olej do gwintowania. Smarowanie pełni kilka funkcji: redukuje tarcie między gwintownikiem a materiałem, co zmniejsza ryzyko złamania narzędzia; chłodzi gwintownik, zapobiegając jego przegrzaniu i stępieniu; oraz ułatwia odprowadzanie wiórów, które inaczej mogłyby zablokować narzędzie. Brak smarowania to jeden z najczęstszych powodów złamania gwintowników.
Krok 4: Nacinanie gwintu technika pracy zestawem gwintowników
Po wywierceniu i fazowaniu otworu (o tym za chwilę!) oraz nasmarowaniu, możemy przystąpić do nacinania gwintu. Zawsze zaczynamy od gwintownika wstępnego (nr 1). Wprowadzamy go delikatnie w otwór, upewniając się, że jest prostopadle. Następnie, wykonujemy jeden obrót do przodu, a potem pół obrotu do tyłu. Ten ruch do tyłu jest niezwykle ważny pozwala na złamanie wiórów i ich odprowadzenie, zapobiegając zapychaniu się gwintownika. Powtarzamy tę czynność, aż gwintownik przejdzie przez cały otwór. Następnie używamy gwintownika właściwego (nr 2), powtarzając tę samą technikę, a na końcu gwintownika wykańczającego (nr 3), który nada gwintowi ostateczny, precyzyjny kształt. Pamiętajcie o cierpliwości i regularnym smarowaniu!
Unikaj błędów: najczęstsze pułapki przy gwintowaniu
Nawet doświadczonym zdarzają się błędy. Warto znać najczęstsze pułapki, aby ich unikać i cieszyć się perfekcyjnie wykonanym gwintem.
Brak fazowania otworu dlaczego ten drobiazg jest tak ważny?
Po wywierceniu otworu, ale przed gwintowaniem, zawsze należy go zafazować. Fazowanie to nic innego jak delikatne ścięcie krawędzi otworu pod kątem 45 stopni. Można to zrobić większym wiertłem (np. 6-8 mm), ale tylko na tyle, by usunąć ostrą krawędź. Dlaczego to takie ważne? Fazowanie ułatwia wprowadzenie gwintownika, zapobiega zadzieraniu materiału na początku gwintowania i tworzy estetyczne, profesjonalne wykończenie. Bez fazy, gwintownik może mieć problem z "chwyceniem" materiału, a krawędź otworu może się poszarpać.
Gwintowanie "na siłę" i bez cofania wiórów
To jeden z najczęstszych grzechów początkujących, ale i tych bardziej doświadczonych, którzy się spieszą. Nigdy nie gwintujcie na siłę! Jeśli gwintownik stawia duży opór, to znak, że coś jest nie tak być może otwór jest za mały, brakuje smarowania, albo wióry się zapchały. Próba "przeciągnięcia" gwintownika siłą niemal na pewno zakończy się jego złamaniem. Pamiętajcie o technice "jeden obrót do przodu, pół obrotu do tyłu" to klucz do efektywnego łamania i odprowadzania wiórów.
Przeczytaj również: Makita: Jak odkręcić uchwyt? Lewy gwint śruby to musisz wiedzieć!
Złamany gwintownik w otworze co zrobić w sytuacji awaryjnej?
Złamany gwintownik w otworze to koszmar każdego majsterkowicza. Jest to twarde narzędzie, które często trudno usunąć. Jeśli już do tego dojdzie, zachowajcie spokój. Możecie spróbować użyć specjalnych wykrętaków do gwintowników, które mają kształt dopasowany do rowków gwintownika i pozwalają na jego delikatne wykręcenie. Czasem, w zależności od materiału i głębokości złamania, można spróbować ostrożnie wybić go młotkiem, ale to ryzykowne i może uszkodzić gwint. W ostateczności pozostaje rozwiercanie, ale to już bardzo precyzyjna i trudna operacja, która może zniszczyć gwintowany element. Lepiej zapobiegać, niż leczyć, dlatego tak ważny jest prawidłowy dobór wiertła i technika pracy.
