Pewnie, że tak! Zbudowanie własnego przyrządu do ostrzenia wierteł to fantastyczny projekt DIY, który nie tylko pozwoli Ci zaoszczędzić sporo pieniędzy na nowych wiertłach, ale także da ogromną satysfakcję. W tym poradniku pokażę Ci krok po kroku, jak stworzyć skuteczną ostrzałkę, która zapewni Twoim wiertłom drugie życie, a Tobie precyzję, jakiej nie osiągniesz, ostrząc "z ręki".
Samodzielna ostrzałka do wierteł zbuduj ją krok po kroku i oszczędzaj!
- Budowa własnego przyrządu pozwala na precyzyjne ostrzenie wierteł, oszczędzając pieniądze i przedłużając ich żywotność.
- Kluczowe elementy to stabilna podstawa, element ścierny, silnik oraz precyzyjna prowadnica do wiertła.
- Należy pamiętać o prawidłowych kątach ostrzenia (np. 118° dla metalu) i zasadach bezpieczeństwa, takich jak okulary ochronne i chłodzenie wiertła.
- Do budowy potrzebne są podstawowe narzędzia majsterkowicza, a jako element ścierny sprawdzą się tarcze korundowe lub diamentowe.
- Możesz zbudować całe urządzenie lub tylko przystawkę do istniejącej szlifierki stołowej.
Dlaczego warto samodzielnie zbudować przyrząd do ostrzenia wierteł?
Z mojego doświadczenia wynika, że wielu majsterkowiczów bagatelizuje znaczenie ostrych wierteł. To błąd! Tępe wiertło to nie tylko większy wysiłek i frustracja, ale także ryzyko uszkodzenia materiału, a nawet samego narzędzia. Samodzielna budowa przyrządu do ostrzenia to inwestycja, która szybko się zwraca, dając Ci pełną kontrolę nad procesem i gwarantując precyzję niedostępną przy ostrzeniu "z ręki".
Oszczędność i ekologia: Drugie życie dla Twoich starych wierteł
Ile razy zdarzyło Ci się wyrzucić stępione wiertło, bo uznałeś, że nie nadaje się już do niczego? Ja sam przez lata popełniałem ten błąd. Tymczasem, ostrzenie wierteł to czysta oszczędność. Dobrej jakości wiertła potrafią kosztować sporo, a dzięki ostrzałce możesz wielokrotnie przedłużyć ich żywotność. To również krok w stronę ekologii zamiast generować odpady, dajesz narzędziom drugie, a nawet trzecie życie. Pamiętaj, tępe wiertło wymaga znacznie większej siły nacisku, generuje nadmierne ciepło, co może prowadzić do jego przegrzania, a w konsekwencji do uszkodzenia materiału, w którym wiercisz.
Precyzja nie do osiągnięcia "z ręki": Koniec z krzywymi i niesymetrycznymi ostrzami

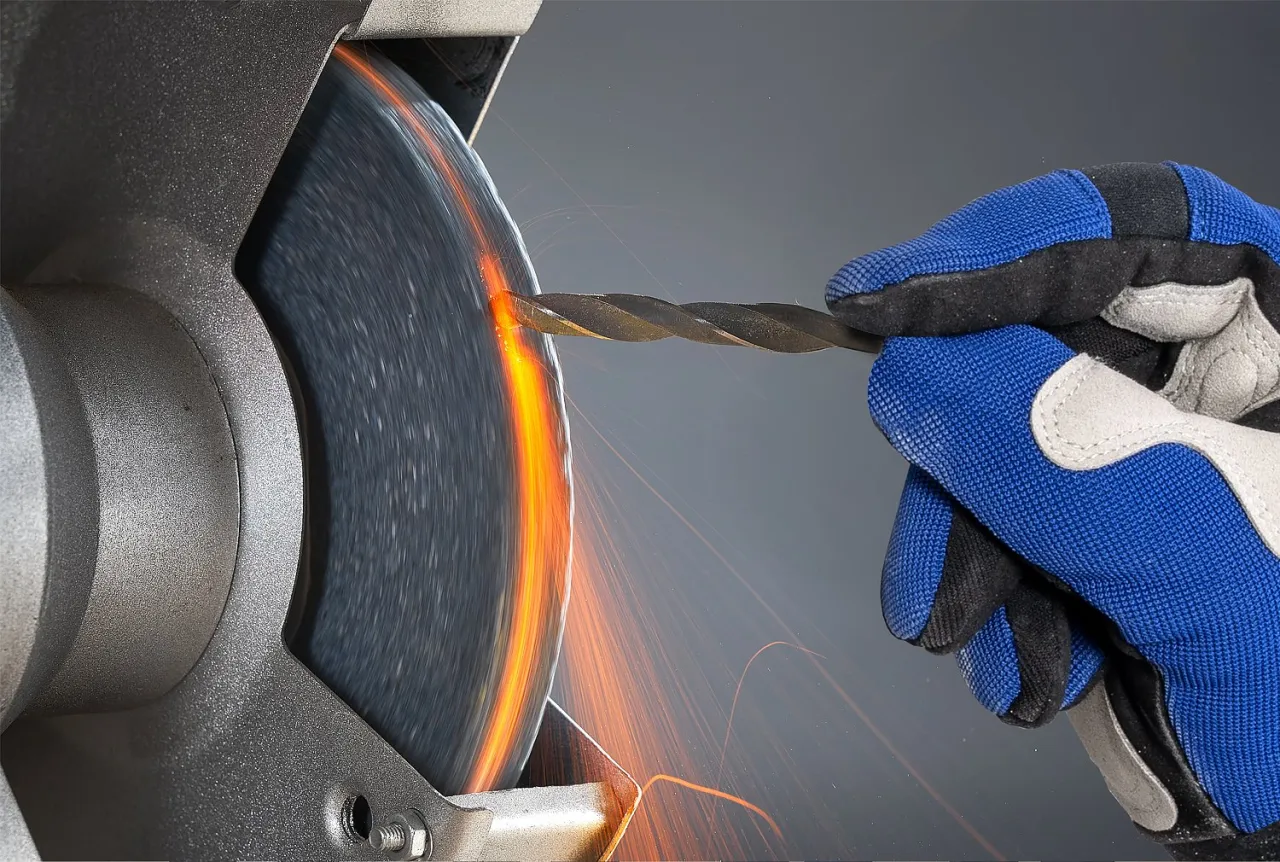

Ostrzenie wiertła "z ręki" na szlifierce stołowej to sztuka, którą opanowuje niewielu. Zazwyczaj kończy się to niesymetrycznym ostrzem, nierównymi krawędziami skrawającymi i niewłaściwym kątem wierzchołkowym. Efekt? Wiertło "bije", wierci otwory o większej średnicy, niż powinno, i szybko się zużywa. Specjalistyczny przyrząd gwarantuje zachowanie prawidłowej geometrii i symetrii ostrza, co jest absolutnie kluczowe dla efektywnego i precyzyjnego wiercenia.
Zrozumieć proces: Jak geometria wiertła wpływa na jakość wiercenia?
Zrozumienie geometrii wiertła to podstawa skutecznego ostrzenia. To nie tylko kwestia ostrości, ale przede wszystkim prawidłowych kątów i symetrii. Dobrze naostrzone wiertło tnie materiał, a nie go "rozrywa". To przekłada się na znacznie lepszą jakość wiercenia, mniejszy wysiłek i minimalizuje ryzyko uszkodzeń zarówno wiertła, jak i obrabianego elementu.
Zanim zaczniesz: Kluczowe zasady, które musisz znać
Zanim przejdziemy do budowy, musimy omówić kilka fundamentalnych zasad. Bez ich zrozumienia, nawet najlepszy przyrząd nie przyniesie oczekiwanych rezultatów. Skupimy się na anatomii wiertła, kluczowych kątach i, co najważniejsze, bezpieczeństwie.

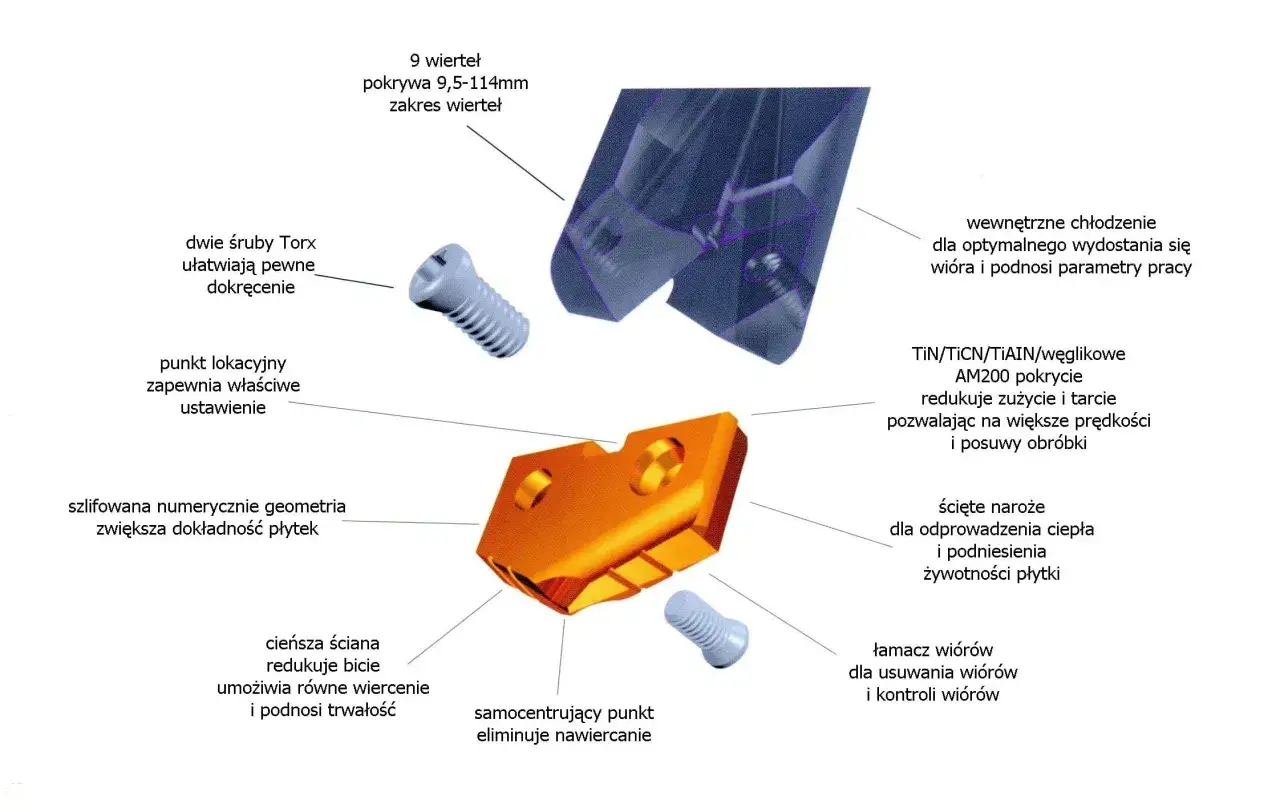

Anatomia wiertła: Co to jest krawędź skrawająca, a co powierzchnia przyłożenia?
Wiertło to znacznie bardziej skomplikowane narzędzie, niż mogłoby się wydawać. Kluczowe elementy, na które musimy zwrócić uwagę podczas ostrzenia, to:
- Krawędź skrawająca (ostrze): To ta część, która faktycznie tnie materiał. Musi być ostra i symetryczna.
- Powierzchnia przyłożenia (powierzchnia spływu wióra): Znajduje się tuż za krawędzią skrawającą. Jej zadaniem jest zapobieganie tarciu wiertła o dno otworu i zapewnienie miejsca na odprowadzanie wiórów. Prawidłowy kąt przyłożenia jest niezbędny, aby wiertło nie "tępiło się" od razu.
- Rdzeń (ścianka): Centralna, najgrubsza część wiertła, która nadaje mu sztywność.
- Rowek wiórowy (spirala): Odpowiada za odprowadzanie wiórów z otworu.
Podczas ostrzenia skupiamy się głównie na odtworzeniu ostrych krawędzi skrawających i prawidłowego kąta powierzchni przyłożenia.
Magia liczb: Dlaczego kąt 118° jest standardem dla metalu?
Kąt wierzchołkowy wiertła to kąt pomiędzy dwoma krawędziami skrawającymi. Dla wierteł do metalu, standardowym i najbardziej uniwersalnym kątem jest 118 stopni. Dlaczego akurat tyle? Ten kąt zapewnia optymalną równowagę między wytrzymałością ostrza a jego zdolnością do penetracji materiału. Jest wystarczająco ostry, by skutecznie wiercić w większości metali, a jednocześnie na tyle tępy, by nie łamać się zbyt łatwo. Wiertła o większym kącie (np. 135°) są bardziej wytrzymałe i lepiej sprawdzają się w twardych materiałach, natomiast mniejsze kąty (np. 90°) są stosowane w wiertłach do drewna, gdzie liczy się czyste cięcie.
Tabela kątów ostrzenia: Ściągawka dla różnych materiałów (metal, stal twarda, drewno)
Poniżej przedstawiam krótką ściągawkę z zalecanymi kątami ostrzenia, która pomoże Ci dostosować przyrząd do konkretnego zadania:
| Materiał | Zalecany kąt ostrzenia |
|---|---|
| Metal (ogólne zastosowanie, stal miękka) | 118° |
| Twarde metale (stal nierdzewna, żeliwo) | 135° |
| Drewno (wiertła kręte) | ok. 90° (ważne zachowanie oryginalnej geometrii) |
| Wiertła widiowe (do betonu) | 135° (domowe ostrzenie trudne i ryzykowne) |
Bezpieczeństwo to podstawa: Jak uniknąć wypadku przy szlifierce?
Praca ze szlifierką, nawet małą, zawsze wiąże się z ryzykiem. Pamiętaj o tych zasadach:
- Zawsze używaj okularów ochronnych! Odpryski metalu lub kamienia szlifierskiego mogą poważnie uszkodzić wzrok.
- Upewnij się, że wszystkie elementy są stabilnie zamocowane zarówno przyrząd, jak i wiertło, które ostrzysz.
- Pracuj w dobrze oświetlonym miejscu i unikaj luźnych ubrań, które mogłyby wkręcić się w obracające się części.
- Nie przegrzewaj wiertła. Regularnie chłodź je w wodzie, aby nie straciło twardości.
- Zawsze odłączaj zasilanie przed regulacją lub wymianą tarczy.
Projekt przyrządu krok po kroku: Budujemy prostą i skuteczną ostrzałkę
Przejdźmy teraz do sedna, czyli do budowy naszego przyrządu. Moim celem jest pokazanie Ci, jak stworzyć prostą, ale niezwykle efektywną ostrzałkę, która posłuży Ci przez lata. Nie musisz być inżynierem, wystarczy odrobina chęci i podstawowe narzędzia.
Niezbędnik majsterkowicza: Lista materiałów i narzędzi, które będą Ci potrzebne
Zanim zaczniesz, przygotuj sobie wszystkie potrzebne materiały i narzędzia. To znacznie usprawni pracę. Materiały:
- Stabilna podstawa: Gruba deska (np. sklejka 18-20 mm, MDF) lub kawałek profilu metalowego.
- Element ścierny: Tarcza korundowa (do HSS) lub diamentowa/borazonowa (do węglików spiekanych/kobaltowych). Średnica zależna od silnika.
- Silnik elektryczny: Może to być silnik ze starej szlifierki stołowej, pralki, a nawet mocniejszej wiertarki (jeśli masz możliwość stabilnego zamocowania). Ważne, aby miał odpowiednie obroty (ok. 2000-3000 obr./min).
- Materiały na prowadnicę: Kawałki drewna (listewki, kantówki), profile aluminiowe lub stalowe, kątowniki.
- Elementy złączne: Śruby, nakrętki, podkładki, wkręty do drewna, zawiasy (opcjonalnie do regulacji).
- Klej do drewna/metalu (opcjonalnie, do wzmocnienia konstrukcji).
- Wiertarka/wkrętarka
- Piła do drewna/metalu (w zależności od wybranych materiałów)
- Ściski stolarskie
- Kątownik, miarka, ołówek
- Suwmiarka (do precyzyjnych pomiarów)
- Klucze, śrubokręty
- Pilnik/papier ścierny (do wykończenia)
Fundament sukcesu: Jak zbudować stabilną podstawę i zamocować silnik?
Stabilność to podstawa. Bez niej precyzyjne ostrzenie będzie niemożliwe. 1. Wytnij podstawę: Zacznij od solidnej, płaskiej podstawy. Ja zazwyczaj używam kawałka sklejki o wymiarach około 30x20 cm i grubości minimum 18 mm. Im grubsza, tym lepiej. 2. Zamocuj silnik: Silnik musi być zamocowany w sposób absolutnie stabilny, aby nie drgał podczas pracy. Jeśli używasz silnika ze szlifierki stołowej, po prostu przykręć go do podstawy. Jeśli adaptujesz inny silnik, musisz zbudować dla niego solidne mocowanie np. z grubych kątowników lub drewnianych bloków, które przykręcisz do podstawy. Upewnij się, że oś silnika jest prostopadła do powierzchni podstawy i znajduje się na odpowiedniej wysokości, aby tarcza szlifierska była łatwo dostępna. 3. Wzmocnienie: Jeśli masz obawy co do stabilności, możesz dodać gumowe nóżki pod podstawę lub dociążyć ją od spodu.
Serce urządzenia: Montaż tarczy szlifierskiej jaką wybrać?
Wybór odpowiedniej tarczy to klucz do sukcesu. 1. Montaż tarczy: Tarczę szlifierską montujemy bezpośrednio na osi silnika. Upewnij się, że tarcza jest dobrze wyważona i nie ma luzów. Jeśli oś silnika ma inną średnicę niż otwór tarczy, będziesz potrzebować redukcji (tulei dystansowej). Zawsze używaj podkładek dociskowych i nakrętki kontrującej, aby tarcza była bezpiecznie zamocowana. 2. Wybór tarczy: * Do wierteł ze stali szybkotnącej (HSS) idealnie sprawdzi się tarcza korundowa (elektrokorundowa) o gradacji 60-80. * Do wierteł z węglików spiekanych (widiowych) lub kobaltowych, które są znacznie twardsze, konieczne będzie użycie tarczy diamentowej lub borazonowej (CBN). Są droższe, ale niezbędne do tych materiałów. Pamiętaj, aby zawsze dobierać tarczę do materiału, który będziesz ostrzyć.
Najważniejszy element: Konstrukcja regulowanej prowadnicy do wiertła (schemat i wymiary)
To jest serce naszego przyrządu element, który zapewni precyzję. Prowadnica musi umożliwiać stabilne ułożenie wiertła i jego precyzyjne przesuwanie pod stałym, wybranym kątem. 1. Podstawa prowadnicy: Zbuduj z drewna lub profili metalowych stabilną podstawę dla prowadnicy. Może to być prostokątna rama, która będzie przesuwać się po głównej podstawie przyrządu. 2. Mechanizm regulacji kąta: To kluczowy element. Możesz zastosować kilka rozwiązań: * Prowadnica uchylna: Wykonaj element, który będzie trzymał wiertło i będzie mógł być uchylany pod różnymi kątami względem tarczy. Możesz to osiągnąć za pomocą zawiasu i śruby regulacyjnej z nakrętką motylkową, która pozwoli zablokować kąt. * Prowadnica stała z regulowanym kątem: Inna opcja to stała prowadnica, ale z ruchomym uchwytem na wiertło, który można obracać i blokować pod odpowiednim kątem. * Metoda Washburne’a: Jest to prosta metoda, która polega na odpowiednim wyprofilowaniu bloku drewna, w którym wierci się otwór na wiertło. Kąt otworu w bloku odpowiada kątowi ostrzenia. Wiertło jest wkładane w ten otwór i przesuwane po tarczy. To najprostsze rozwiązanie, ale wymaga wykonania kilku takich bloków dla różnych kątów. 3. Uchwyt na wiertło: Niezależnie od wybranego mechanizmu, potrzebujesz stabilnego uchwytu, który unieruchomi wiertło. Może to być prosta obejma z dwoma śrubami lub specjalnie wyprofilowany rowek. 4. Precyzja: Kluczowe jest, aby prowadnica była sztywna i nie miała luzów. Każdy milimetr luzu przełoży się na błąd w kącie ostrzenia. Użyj suwmiarki i kątomierza, aby dokładnie zmierzyć i ustawić kąty. Dla kąta 118° możesz stworzyć szablon z kartonu lub cienkiej blachy, aby łatwiej kalibrować prowadnicę.
Finalny montaż: Jak połączyć wszystkie elementy w działającą całość?
Po zbudowaniu poszczególnych elementów, czas na ich połączenie.
1. Połącz podstawę z prowadnicą: Zamocuj prowadnicę na głównej podstawie w taki sposób, aby mogła się swobodnie przesuwać wzdłuż osi tarczy lub obracać pod kątem. Upewnij się, że ruch jest płynny, ale bez luzów.
2. Sprawdź stabilność: Przed uruchomieniem, dokładnie sprawdź wszystkie połączenia. Potrząśnij przyrządem, upewnij się, że nic się nie chwieje.
3. Test na sucho: Włącz silnik na krótko, aby sprawdzić, czy tarcza obraca się równo i bez nadmiernych wibracji. Jeśli coś jest nie tak, skoryguj to, zanim zaczniesz ostrzyć.
Jak perfekcyjnie naostrzyć wiertło przy użyciu własnego przyrządu?
Masz już swój przyrząd! Teraz czas na naukę, jak go efektywnie używać. Ostrzenie to proces, który wymaga cierpliwości i precyzji.
Ustawienie idealnego kąta: Kalibracja prowadnicy pod wiertło do metalu
Pierwszym krokiem jest precyzyjne ustawienie prowadnicy. 1. Wybierz kąt: Dla wierteł do metalu nastaw prowadnicę na 118°. Możesz użyć kątomierza lub wcześniej przygotowanego szablonu. 2. Stabilizacja wiertła: Umieść wiertło w uchwycie prowadnicy. Upewnij się, że jest ono stabilnie zamocowane i nie ma możliwości obracania się. 3. Sprawdzenie: Przed włączeniem szlifierki, przesuń wiertło w kierunku tarczy, aby upewnić się, że kąt styku jest prawidłowy i wiertło będzie szlifowane równomiernie.
Technika ostrzenia: Prawidłowe prowadzenie wiertła i kontrola symetrii
To jest moment, w którym precyzja Twojego przyrządu naprawdę się liczy. 1. Włącz szlifierkę: Upewnij się, że masz na sobie okulary ochronne. 2. Delikatne podejście: Delikatnie dosuń wiertło do obracającej się tarczy szlifierskiej. Nie naciskaj zbyt mocno! Zbyt duży nacisk spowoduje przegrzanie i uszkodzenie wiertła. 3. Ruch obrotowy: Wiertło należy obracać w prowadnicy, tak aby szlifować powierzchnię przyłożenia, tworząc jednocześnie ostrą krawędź skrawającą. Ruch powinien być płynny i powtarzalny. Celem jest usunięcie minimalnej ilości materiału, aż do uzyskania ostrej krawędzi. 4. Kontrola symetrii: Po naostrzeniu jednej strony, obróć wiertło o 180 stopni i naostrz drugą krawędź. Kluczowe jest zachowanie symetrii obu krawędzi. Regularnie wyjmuj wiertło z prowadnicy i wizualnie sprawdzaj postępy. Obie krawędzie skrawające powinny być tej samej długości i mieć ten sam kąt.
Unikaj przegrzania: Dlaczego chłodzenie wiertła w wodzie jest tak ważne?
Podczas ostrzenia generowane jest ciepło. Jeśli wiertło się przegrzeje, stal straci swoją twardość, a wiertło szybko się stępi. 1. Regularne chłodzenie: Co kilka sekund ostrzenia, wyjmuj wiertło z prowadnicy i zanurzaj je w naczyniu z zimną wodą. 2. Zmiana koloru: Jeśli zauważysz, że wiertło zmienia kolor na niebieski lub fioletowy, oznacza to, że się przegrzało. Niestety, w takim przypadku wiertło straciło swoją twardość i jego żywotność będzie znacznie krótsza. Lepiej zapobiegać, niż leczyć!
Test ostrości: Jak sprawdzić, czy wiertło jest gotowe do pracy?
Po naostrzeniu, musisz sprawdzić, czy praca została wykonana prawidłowo.
- Wizualna ocena: Ostra krawędź powinna być wyraźna, bez zaokrągleń i uszkodzeń. Sprawdź, czy obie krawędzie są symetryczne i mają tę samą długość.
- Test "paznokcia": Delikatnie przeciągnij krawędzią wiertła po paznokciu (bardzo ostrożnie!). Jeśli wiertło jest ostre, powinno "chwycić" paznokieć, a nie ślizgać się po nim.
- Próba wiercenia: Najlepszym testem jest po prostu wywiercenie otworu w kawałku drewna lub złomu metalu. Ostre wiertło powinno łatwo wchodzić w materiał, tworząc ładny, okrągły otwór i generując równe wióry.
Zaawansowane techniki i alternatywne rozwiązania
Jeśli już opanujesz podstawy, możesz pomyśleć o rozbudowie swojego przyrządu lub poszukaniu alternatywnych rozwiązań.
Adaptacja do szlifierki stołowej: Jak zrobić samą przystawkę bez budowy całego urządzenia?
Jeśli posiadasz już szlifierkę stołową, nie musisz budować całego urządzenia od zera. Możesz stworzyć jedynie specjalną przystawkę (uchwyt), która będzie montowana do blatu szlifierki. Taka przystawka stabilizuje wiertło i pozwala na precyzyjne ustawienie kątów, wykorzystując już posiadany napęd i tarczę. To świetne rozwiązanie, które oszczędza miejsce i pieniądze. Wystarczy zbudować samą prowadnicę z mechanizmem regulacji i zamocować ją do stołu szlifierki.
Wyzwanie dla precyzyjnych: Modyfikacja przyrządu do ostrzenia małych wierteł (poniżej 3 mm)
Ostrzenie małych wierteł (poniżej 3 mm) to prawdziwe wyzwanie. Wymaga to wyjątkowej precyzji wykonania przyrządu i delikatności w obsłudze. Jeśli planujesz ostrzyć takie wiertła, Twoja prowadnica musi być wykonana z minimalnymi tolerancjami, a uchwyt na wiertło musi być bardzo precyzyjny. Czasami konieczne jest zastosowanie lupy, aby dokładnie kontrolować proces. Warto rozważyć zastosowanie silnika o niższych obrotach, aby zmniejszyć ryzyko przegrzania i uszkodzenia delikatnego ostrza.
Inspiracje z sieci: Przegląd popularnych projektów DIY i metody Washburne’a
Internet to kopalnia wiedzy! Jeśli szukasz inspiracji, wpisz w wyszukiwarkę "DIY drill bit sharpener" lub "ostrzałka do wierteł DIY". Znajdziesz tam mnóstwo projektów, od prostych uchwytów drukowanych na drukarce 3D, po bardziej zaawansowane konstrukcje. Warto zwrócić uwagę na tzw. metodę Washburne’a, która jest przykładem prostego i skutecznego rozwiązania. Polega ona na użyciu specjalnie wyprofilowanego bloku, który prowadzi wiertło pod odpowiednim kątem, zapewniając powtarzalność i symetrię ostrzenia. To świetny punkt wyjścia do własnych modyfikacji.
Najczęstsze błędy podczas budowy i ostrzenia jak ich uniknąć?
Nawet doświadczonym majsterkowiczom zdarzają się błędy. Oto najczęstsze pułapki i sposoby, jak ich unikać.
Niestabilna konstrukcja: Zgubne skutki drgań podczas pracy
To jeden z najpoważniejszych błędów. Niestabilna konstrukcja przyrządu, która drga podczas pracy, uniemożliwia precyzyjne ostrzenie. Wiertło będzie "podskakiwać" na tarczy, co prowadzi do nierównego szlifowania i uszkodzenia ostrza. Co więcej, drgania mogą być niebezpieczne. Upewnij się, że podstawa jest ciężka i solidna, a wszystkie połączenia są mocno skręcone. W razie potrzeby dociąż podstawę lub użyj gumowych podkładek antywibracyjnych.
Niesymetryczne ostrze: Dlaczego wiertło "bije" i wierci większe otwory?
Niesymetryczne naostrzenie wiertła to klasyczny problem. Jeśli jedna krawędź skrawająca jest dłuższa lub ma inny kąt niż druga, wiertło będzie "bić" podczas wiercenia. Otwór będzie większy niż średnica wiertła, a samo wiercenie będzie nieefektywne i męczące. Zawsze kontroluj symetrię obu krawędzi skrawających. Używaj suwmiarki do pomiaru długości krawędzi i kątomierza do sprawdzenia kątów. Cierpliwość i precyzja to klucz.
Przeczytaj również: Adapter Makita-Milwaukee: Czy warto ryzykować sprzęt i gwarancję?
"Spalenie" wiertła: Jak rozpoznać przegrzaną stal i co wtedy zrobić?
Przegrzanie wiertła, potocznie nazywane "spaleniem" stali, jest częstym błędem. Zbyt duży nacisk lub brak chłodzenia powoduje, że stal osiąga temperaturę, w której traci swoją twardość. Rozpoznasz to po zmianie koloru stali na niebieski, fioletowy lub brązowy. Takie wiertło jest już bezużyteczne, ponieważ szybko się stępi. Aby temu zapobiec, zawsze pamiętaj o regularnym chłodzeniu wiertła w wodzie i pracuj z umiarkowanym naciskiem. Lepiej ostrzyć dłużej i delikatniej, niż zniszczyć wiertło w kilka sekund.
