Witajcie! Dziś zagłębimy się w fascynujący świat dźwigów i ich możliwości. Skupimy się na kluczowym parametrze, jakim jest maksymalny udźwig, wyjaśniając, co dokładnie oznacza ta wartość, od czego ona zależy i dlaczego rzeczywiste możliwości maszyn są często inne niż te podawane w specyfikacji. Przyjrzymy się czynnikom wpływającym na bezpieczeństwo pracy, omówimy rolę Urzędu Dozoru Technicznego oraz zaprezentujemy imponujące przykłady najpotężniejszych dźwigów w Polsce i na świecie. To lektura obowiązkowa dla każdego, kto chce zrozumieć, jak działają te giganty budowlane i jakie są granice ich możliwości.
Maksymalny udźwig dźwigu to wartość nominalna, która zawsze jest redukowana przez wiele czynników poznaj najważniejsze z nich.
- Udźwig nominalny to teoretyczna maksymalna masa, jaką dźwig może podnieść w idealnych warunkach, podczas gdy udźwig rzeczywisty jest zawsze mniejszy i zależy od wielu zmiennych.
- Kluczowe czynniki wpływające na udźwig to m.in. wysięg (odległość od osi obrotu), wysokość podnoszenia, kąt nachylenia wysięgnika, konfiguracja maszyny (przeciwwagi, osprzęt), siła wiatru oraz stabilność podłoża.
- Urząd Dozoru Technicznego (UDT) odgrywa kluczową rolę w zapewnieniu bezpieczeństwa poprzez rygorystyczne przepisy, regularne inspekcje i dopuszczanie maszyn do eksploatacji.
- W Polsce największe dźwigi samojezdne mogą osiągać udźwig nominalny do 1200 ton (np. Liebherr LTM 11200-9.1).
- Globalnie, rekordzistami są dźwigi gąsienicowe, których udźwig może przekraczać 3000 ton (np. Liebherr LR 13000).
- Obserwuje się stały trend wzrostu zapotrzebowania na dźwigi o coraz większym udźwigu, napędzany przez rozwój energetyki wiatrowej i budownictwa modułowego.
Udźwig nominalny a rzeczywistość: dlaczego dźwig nigdy nie podnosi "na maksa"?
Maksymalny udźwig dźwigu, często określany jako udźwig nominalny, to teoretyczna wartość, która stanowi punkt odniesienia. Jest to największa masa, jaką dana maszyna jest w stanie bezpiecznie podnieść, ale pod pewnymi, ściśle określonymi warunkami. Musimy jednak pamiętać, że w praktyce, podczas rzeczywistych operacji budowlanych, udźwig ten jest niemal zawsze niższy. Dzieje się tak, ponieważ praca dźwigu w realnych warunkach nigdy nie jest idealna. Różne czynniki mogą znacząco wpłynąć na bezpieczną zdolność podnoszenia, dlatego zawsze operujemy na wartościach niższych niż teoretyczne maksimum, aby zapewnić bezpieczeństwo.
Klucz do bezpieczeństwa: Czym jest i jak czytać tabelę udźwigów?

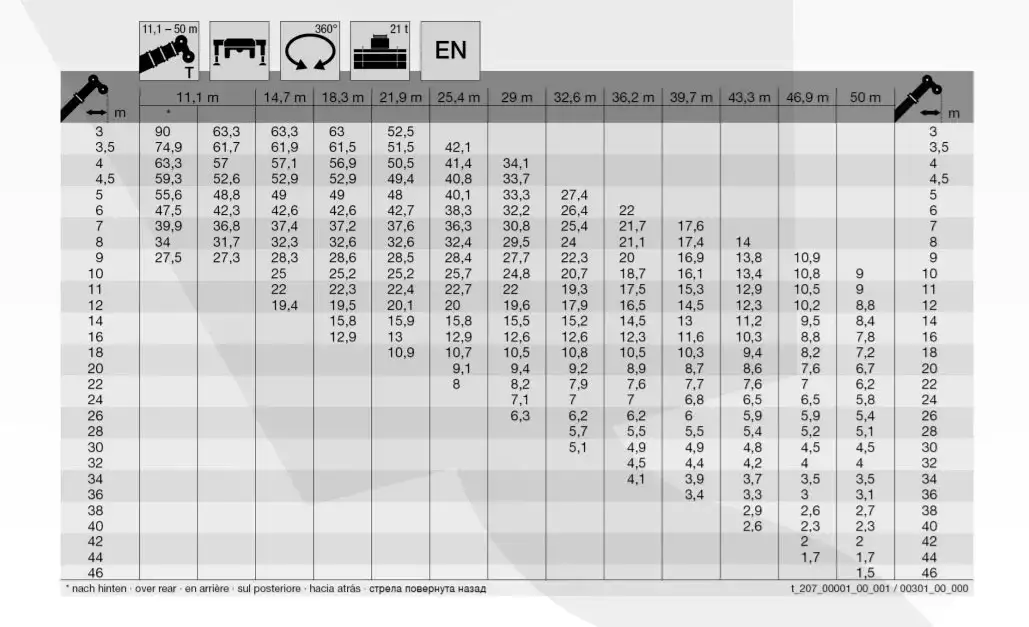

Podstawowym narzędziem pozwalającym określić bezpieczny, rzeczywisty udźwig dźwigu w konkretnej sytuacji jest tabela udźwigów, znana również jako diagram obciążeń. Jest to integralna część dokumentacji technicznej każdej maszyny tego typu. Tabela ta nie jest jedynie zbiorem liczb; to precyzyjny wykres, który pokazuje, jak udźwig zmienia się w zależności od kluczowych parametrów pracy. Znajomość i prawidłowa interpretacja tej tabeli to absolutna podstawa bezpiecznej eksploatacji dźwigu, ponieważ pozwala uniknąć przeciążenia maszyny i potencjalnych katastrof.
Rola Urzędu Dozoru Technicznego (UDT) w zapewnieniu bezpiecznej pracy
W Polsce, podobnie jak w całej Unii Europejskiej, bezpieczeństwo pracy dźwigów jest ściśle regulowane. Kluczową rolę w tym procesie odgrywa Urząd Dozoru Technicznego (UDT). Instytucja ta odpowiada za przeprowadzanie rygorystycznych inspekcji technicznych oraz wydawanie decyzji dopuszczających dźwigi do eksploatacji. Bez ważnej decyzji UDT żadna maszyna nie może legalnie pracować na budowie. Ponadto, UDT nadzoruje proces uzyskiwania uprawnień przez operatorów dźwigów, co dodatkowo podnosi standardy bezpieczeństwa w branży.
Kluczowe czynniki wpływające na rzeczywisty udźwig dźwigu
Udźwig nominalny to jedno, ale rzeczywiste możliwości dźwigu w danej chwili to zupełnie inna sprawa. Na to, ile faktycznie bezpiecznie możemy podnieść, wpływa cała plejada czynników. Zrozumienie ich jest kluczowe dla każdego, kto planuje lub nadzoruje operacje dźwigowe.
Zależność odwrotna: Jak wysięg i wysokość podnoszenia drastycznie redukują udźwig?
Dwa z najważniejszych parametrów, które bezpośrednio wpływają na udźwig dźwigu, to wysięg i wysokość podnoszenia. Wysięg definiujemy jako odległość od osi obrotu dźwigu do osi haka, na którym wisi ładunek. Im dalej od centrum obrotu znajduje się ładunek, tym większe siły działają na konstrukcję dźwigu. Analogicznie, podnoszenie ładunku na większą wysokość również zwiększa obciążenia. W obu przypadkach obserwujemy wyraźną, odwrotną zależność: im większy wysięg lub wysokość podnoszenia, tym mniejsza masa, którą dźwig jest w stanie bezpiecznie podnieść. Tabela udźwigów precyzyjnie to odzwierciedla.
Geometria ma znaczenie: Wpływ kąta nachylenia wysięgnika
Kolejnym istotnym elementem wpływającym na udźwig jest kąt nachylenia wysięgnika. Zmiana tego kąta bezpośrednio przekłada się na wysięg. Podnosząc wysięgnik, zmniejszamy wysięg, co pozwala na podniesienie cięższego ładunku. Opuszczając wysięgnik, zwiększamy wysięg, a tym samym redukujemy dopuszczalny udźwig. Ta geometryczna zależność jest ściśle powiązana z zasadami fizyki i musi być uwzględniana przy każdym podnoszeniu.
Konfiguracja maszyny: Rola przeciwwag i dodatkowego osprzętu
Każdy dźwig jest konstrukcją modułową, którą można dostosować do konkretnych zadań. Konfiguracja maszyny ma ogromny wpływ na jej możliwości. Kluczową rolę odgrywają tutaj przeciwwagi masy umieszczone w odpowiednich miejscach, które równoważą siły działające na wysięgnik. Im większa masa przeciwwag, tym większy udźwig. Dodatkowo, stosowanie dodatkowego osprzętu, takiego jak wysięgniki pomocnicze (tzw. bocianki) czy specjalistyczne liny, również modyfikuje parametry pracy i udźwig dźwigu.
Pogoda jako wróg numer jeden: Dlaczego siła wiatru jest krytycznym ograniczeniem?
Warunki atmosferyczne, a w szczególności siła wiatru, stanowią jedno z największych ograniczeń w pracy dźwigów. Wiatr działa na wysięgnik i ładunek, generując dodatkowe, nieprzewidywalne siły. Przekroczenie dopuszczalnej prędkości wiatru, określonej przez producenta i regulacje, jest absolutnie zabronione. Praca przy zbyt silnym wietrze może prowadzić do utraty stabilności maszyny, a w skrajnych przypadkach do jej przewrócenia. Dlatego prognoza pogody jest równie ważna, co plan operacji.
Znaczenie stabilnego gruntu: Dlaczego przygotowanie podłoża jest tak ważne?
Nawet najpotężniejszy dźwig jest bezużyteczny, jeśli nie stoi na stabilnym gruncie. Przygotowanie podłoża jest absolutnie kluczowe dla bezpieczeństwa. Dźwig podczas pracy generuje ogromne naciski na podłoże, zwłaszcza w miejscach podparcia podpór stabilizujących. Niewłaściwie przygotowany, nierówny lub zbyt słaby grunt może spowodować osiadanie maszyny, jej przechylenie, a nawet przewrócenie. Dlatego przed rozpoczęciem pracy często konieczne jest wykonanie prac ziemnych, utwardzenie terenu czy zastosowanie specjalnych płyt podpierających.
Giganci na placach budowy: Rekordowe udźwigi maszyn w Polsce i na świecie
Kiedy mówimy o dźwigach, często przychodzą nam na myśl imponujące maszyny, które potrafią podnosić masy porównywalne z wagą kilku tuzinów samochodów. Branża budowlana stale dąży do zwiększania możliwości tych maszyn, co prowadzi do powstawania prawdziwych gigantów. Przyjrzyjmy się, jakie rekordy udźwigu padają na polskich budowach i na świecie.
Królowie mobilności: Potęga dźwigów samojezdnych i ich imponujące możliwości (do 1200 ton)
W Polsce prym wiodą dźwigi samojezdne, które dzięki swojej mobilności i wszechstronności są niezwykle popularne. Najpotężniejsze z nich mogą pochwalić się udźwigiem nominalnym sięgającym nawet 1200 ton. Przykładem takiej maszyny jest Liebherr LTM 11200-9.1, który jest jednym z najmocniejszych dźwigów teleskopowych na świecie. Te mobilne kolosy są w stanie sprostać najbardziej wymagającym zadaniom, od budowy mostów po montaż elementów w przemyśle.
Budowniczowie wieżowców: Specyfika i maksymalny udźwig żurawi wieżowych
W przypadku budowy wysokich budynków nieocenione okazują się żurawie wieżowe. Ich specyfika polega na stałym montażu na budowie i stopniowym „wspinaniu się” wraz z postępem prac. Choć ich udźwig nominalny jest zazwyczaj niższy niż w przypadku największych dźwigów samojezdnych i wynosi rzędu kilkudziesięciu ton, to ich zasięg i możliwość pracy na dużych wysokościach czynią je niezastąpionymi w budownictwie wysokościowym.
Globalni rekordziści: Czym charakteryzują się największe dźwigi gąsienicowe na świecie?

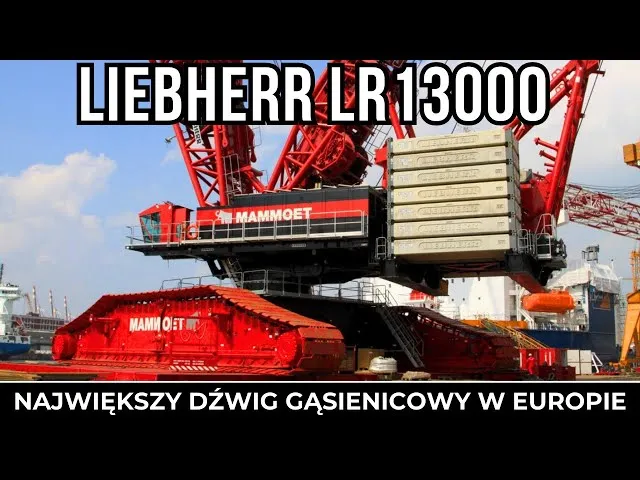

Jeśli chodzi o absolutne rekordy udźwigu, prym wiodą dźwigi gąsienicowe wyposażone w wysięgniki kratownicowe. Te masywne maszyny, choć mniej mobilne, oferują bezkonkurencyjną siłę. Ich udźwig nominalny może przekraczać oszałamiające 3000 ton. Przykładem takiego giganta jest Liebherr LR 13000, który jest w stanie podnosić ładunki o wadze porównywalnej z kilkoma lokomotywami. Są to maszyny budowane z myślą o najbardziej ekstremalnych projektach, takich jak budowa gigantycznych platform wiertniczych czy elektrowni.
Jak dobrać odpowiedni dźwig do zadania?
Wybór odpowiedniego dźwigu do konkretnego zadania to proces, który wymaga nie tylko wiedzy technicznej, ale także precyzyjnego planowania i analizy. Nie jest to decyzja podejmowana pochopnie, lecz wynik szczegółowych obliczeń i oceny ryzyka.
Analiza ładunku: Waga, gabaryty i punkty zaczepienia
Pierwszym i absolutnie fundamentalnym krokiem w procesie doboru dźwigu jest dokładna analiza samego ładunku. Musimy precyzyjnie znać jego wagę, gabaryty (wymiary), a także dokładnie określić punkty zaczepienia, czyli miejsca, w których liny lub inne elementy nośne będą mocowane do podnoszonego obiektu. Te podstawowe dane są kluczowe, ponieważ od nich zależy dalsze planowanie i dobór maszyny, która będzie w stanie bezpiecznie i efektywnie wykonać zadanie.
Planowanie operacji podnoszenia: Jak profesjonaliści tworzą szczegółowy plan?
Dobór dźwigu to dopiero początek. Następnie profesjonaliści tworzą szczegółowy plan operacji podnoszenia. Jest to złożony dokument, który uwzględnia wszystkie czynniki, jakie mogą wpłynąć na bezpieczeństwo i efektywność pracy. Obejmuje on analizę wysięgu, wysokości podnoszenia, warunków gruntowych, przewidywanej siły wiatru, a także konfiguracji samego dźwigu. Celem jest stworzenie procedury, która minimalizuje wszelkie potencjalne ryzyko i zapewnia płynny przebieg operacji.
Najczęstsze błędy i ich tragiczne konsekwencje: Czego unikać za wszelką cenę?
- Niedoszacowanie wagi ładunku: To jeden z najczęstszych i najbardziej niebezpiecznych błędów. Zawsze lepiej przyjąć nieco większą wagę niż rzeczywista, niż ryzykować przeciążenie.
- Ignorowanie dopuszczalnej siły wiatru: Praca przy silnym wietrze jest śmiertelnie niebezpieczna. Należy bezwzględnie przestrzegać limitów określonych przez producenta i UDT.
- Niewłaściwe przygotowanie podłoża: Niestabilny grunt może doprowadzić do katastrofy. Zawsze należy upewnić się, że teren jest odpowiednio utwardzony i wypoziomowany.
- Błędna interpretacja tabel udźwigów: Brak zrozumienia zależności między wysięgiem, wysokością a udźwigiem może prowadzić do tragicznych w skutkach pomyłek.
- Praca bez wymaganych uprawnień: Tylko wykwalifikowani operatorzy z odpowiednimi uprawnieniami powinni obsługiwać dźwigi.
Przeczytaj również: Uprawnienia koparko-ładowarki klasa III: pełny zakres i mity
Przyszłość branży dźwigowej: Trendy i innowacje
Branża dźwigowa nie stoi w miejscu. W odpowiedzi na rosnące potrzeby rynku i postęp technologiczny, producenci stale rozwijają swoje maszyny, oferując coraz większe możliwości i innowacyjne rozwiązania. Jakie trendy kształtują przyszłość tej dynamicznej dziedziny?
Więcej, wyżej, ciężej: Zapotrzebowanie w energetyce wiatrowej i budownictwie modułowym
Jednym z najbardziej zauważalnych trendów jest stały wzrost zapotrzebowania na dźwigi o coraz większym udźwigu. Jest to napędzane przez rozwój takich sektorów jak energetyka wiatrowa, gdzie konieczny jest montaż bardzo ciężkich turbin na dużych wysokościach. Również budownictwo modułowe, polegające na prefabrykacji dużych elementów, wymaga maszyn o ponadprzeciętnych możliwościach. Duże projekty infrastrukturalne również generują popyt na coraz potężniejsze i bardziej zaawansowane technologicznie dźwigi.
Inteligentne systemy bezpieczeństwa: Jak technologia minimalizuje ryzyko błędu człowieka?
Przyszłość dźwigów to także inteligentne systemy bezpieczeństwa. Producenci coraz częściej integrują zaawansowane technologie, które mają na celu minimalizowanie ryzyka błędu ludzkiego. Czujniki monitorujące obciążenie, stabilność, warunki pogodowe, a nawet systemy automatycznego korygowania pozycji to wszystko sprawia, że praca dźwigiem staje się bezpieczniejsza i bardziej precyzyjna. Możemy spodziewać się dalszego rozwoju w kierunku autonomicznych lub półautonomicznych systemów sterowania, które będą wspierać operatorów i zwiększać efektywność operacji.
