Jak podłączyć włącznik do betoniarki? Bezpieczny poradnik krok po kroku

Wymiana lub podłączenie nowego włącznika do betoniarki jednofazowej to zadanie, które wielu majsterkowiczów może wykonać samodzielnie. Ten szczegółowy poradnik przeprowadzi Cię krok po kroku przez cały proces, zapewniając bezpieczeństwo i pomagając uniknąć typowych błędów. Dzięki niemu Twoja betoniarka będzie działać prawidłowo i bezpiecznie.

Bezpieczeństwo przede wszystkim: dlaczego prawidłowy włącznik jest tak ważny?

Jako osoba, która spędziła wiele godzin na budowach i przy naprawach maszyn, mogę z całą stanowczością powiedzieć, że bezpieczeństwo to podstawa. W przypadku betoniarki kluczową rolę odgrywa włącznik elektromagnetyczny. Jego główna funkcja to nie tylko włączanie i wyłączanie maszyny, ale przede wszystkim zapobieganie jej samoczynnemu uruchomieniu po zaniku i powrocie zasilania. Wyobraź sobie sytuację, w której prąd na chwilę zanika, a Ty w tym czasie np. czyścisz bęben betoniarki. Gdyby zasilanie wróciło, a maszyna uruchomiła się bez Twojej kontroli, mogłoby dojść do poważnego wypadku. To właśnie dlatego ten typ włącznika jest absolutną podstawą bezpieczeństwa zarówno dla użytkownika, jak i dla samej maszyny.

Zanim zaczniesz: kluczowe zasady, które musisz znać

Zanim w ogóle pomyślisz o dotknięciu jakiegokolwiek przewodu, musisz zadbać o swoje bezpieczeństwo. Pamiętaj, że prąd elektryczny to nie przelewki.

1. Odłącz betoniarkę od zasilania: To najważniejsza zasada. Wyciągnij wtyczkę z gniazdka. Nie wystarczy wyłączyć włącznika na maszynie, ponieważ zawsze istnieje ryzyko przypadkowego włączenia lub awarii.
2. Upewnij się, że zasilanie jest odłączone: Jeśli masz wątpliwości, możesz sprawdzić gniazdko próbnikiem napięcia lub multimetrem.
3. Pracuj w suchym miejscu: Unikaj wilgoci i mokrych powierzchni, które zwiększają ryzyko porażenia prądem.
4. Używaj izolowanych narzędzi: Wszystkie narzędzia, których używasz (wkrętaki, kombinerki), powinny mieć izolowane rękojeści.
5. Nie spiesz się: Pośpiech jest złym doradcą. Każdy krok wykonuj ostrożnie i z rozwagą.

Rola włącznika elektromagnetycznego: Twój "strażnik" przed niespodziewanym startem

Włączniki elektromagnetyczne, takie jak popularne KEDU czy Tripus, działają na prostej, ale genialnej zasadzie. W ich wnętrzu znajduje się cewka, która po naciśnięciu przycisku "START" podtrzymuje styki, zamykając obwód zasilający silnik. Jeśli jednak dojdzie do zaniku napięcia w sieci, cewka traci zasilanie, a styki automatycznie się rozłączają. Dzięki temu, nawet jeśli prąd wróci, betoniarka nie uruchomi się samoczynnie. Aby ponownie ją włączyć, musisz świadomie nacisnąć przycisk "START". To właśnie ta funkcja sprawia, że stosowanie zwykłego włącznika "ON/OFF" jest wysoce niewskazane i niebezpieczne. Taki prosty włącznik nie zapewniłby ochrony przed niekontrolowanym startem, co w warunkach budowlanych może mieć tragiczne konsekwencje.

Jakie narzędzia będą Ci potrzebne do wymiany?

Przygotowanie odpowiednich narzędzi to połowa sukcesu. Upewnij się, że masz pod ręką:

• Zestaw wkrętaków (płaskie i krzyżakowe, często PZ2 lub Torx)
• Ściągacz izolacji (do precyzyjnego usuwania izolacji z przewodów)
• Multimetr (miernik uniwersalny) bardzo przydatny do weryfikacji przewodów, jeśli masz wątpliwości
• Kombinerki izolowane (do przytrzymywania i formowania przewodów)
• Taśma izolacyjna (do zabezpieczenia ewentualnych drobnych uszkodzeń izolacji, choć lepiej unikać ich powstawania)
• Ostre nożyczki lub nożyk (do otwierania opakowań, ewentualnie do precyzyjnego cięcia izolacji)

Wybór odpowiedniego włącznika do betoniarki

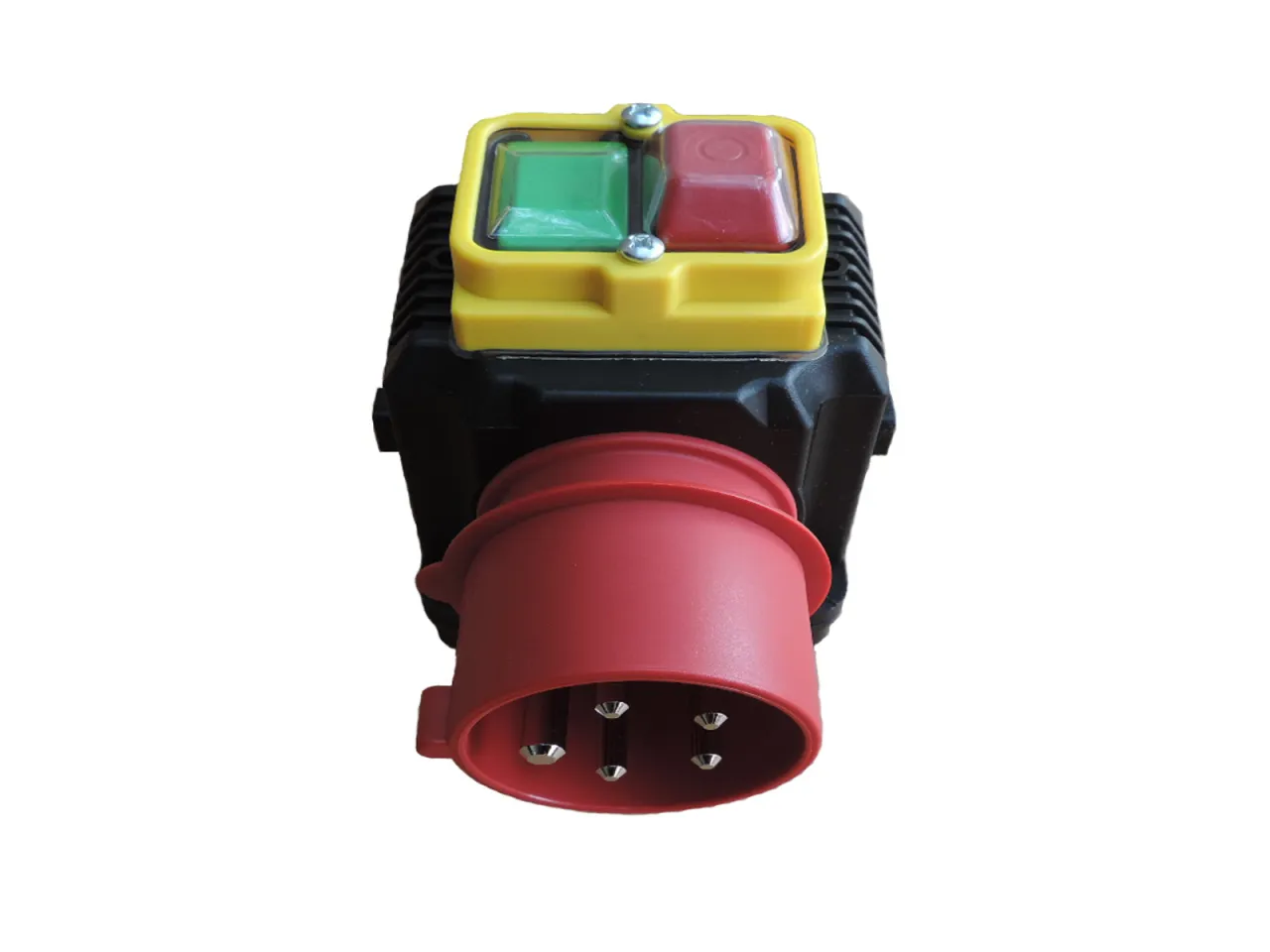

Wybór właściwego włącznika to klucz do sukcesu i bezpieczeństwa. W Polsce w betoniarkach najczęściej spotykamy włączniki elektromagnetyczne do silników jednofazowych (230V). Ważne jest, aby nie pomylić ich z włącznikami trójfazowymi, które są przeznaczone do silników zasilanych napięciem 400V i mają inną konfigurację pinów. Zawsze sprawdzaj napięcie znamionowe starego włącznika oraz moc silnika betoniarki, aby nowy włącznik był odpowiednio dobrany. Zbyt słaby włącznik może się przegrzewać lub rozłączać pod obciążeniem, a nawet ulec uszkodzeniu.

Czym jest stopień ochrony IP54/IP55 i dlaczego jest tak ważny?

Stopień ochrony IP (Ingress Protection) informuje nas o odporności urządzenia na wnikanie ciał stałych (np. pyłu) i wody. W warunkach budowlanych, gdzie pył, kurz i zachlapania wodą są na porządku dziennym, włącznik do betoniarki musi mieć odpowiednio wysoki stopień ochrony. IP54 oznacza ochronę przed pyłem w ilościach zakłócających pracę oraz przed bryzgami wody z dowolnego kierunku. IP55 to jeszcze lepsza ochrona przed pyłem i strumieniami wody. Wybierając włącznik o takim oznaczeniu, masz pewność, że będzie on niezawodnie działał w trudnym środowisku, minimalizując ryzyko awarii spowodowanych czynnikami zewnętrznymi.

Gdzie znaleźć oznaczenia i schemat na starym i nowym włączniku?

Zarówno na starym, jak i na nowym włączniku, producenci umieszczają kluczowe informacje. Zazwyczaj znajdziesz je na obudowie lub na naklejce znamionowej. Szukaj oznaczeń takich jak:

• Napięcie znamionowe (V): np. 230V~
• Prąd znamionowy (A): np. 10A, 16A
• Moc znamionowa (W): np. 2kW
• Stopień ochrony IP: np. IP54, IP55
• Schemat podłączenia: Często w postaci prostego rysunku z numerami pinów (np. 1, 2, 3, 4 lub IN, OUT).

Zawsze porównaj te informacje ze starym włącznikiem i upewnij się, że nowy model jest kompatybilny. Schemat podłączenia jest Twoim przewodnikiem nie ignoruj go!

Przygotowanie i demontaż: jak bezpiecznie usunąć stary włącznik?

Pamiętaj, że bezpieczeństwo jest najważniejsze. Zanim zaczniesz, upewnij się, że betoniarka jest całkowicie odłączona od prądu.

1. Wyciągnij wtyczkę z gniazdka: To pierwszy i najważniejszy krok. Upewnij się, że wtyczka jest poza zasięgiem i nikt przypadkowo jej nie podłączy.
2. Sprawdź brak napięcia: Jeśli masz multimetr, możesz sprawdzić, czy w przewodach zasilających (jeśli są już dostępne) nie ma napięcia.
3. Zabezpiecz miejsce pracy: Upewnij się, że masz wystarczająco dużo miejsca i dobre oświetlenie.
4. Przygotuj narzędzia: Miej pod ręką wszystkie wcześniej wymienione narzędzia.

Demontaż obudowy włącznika: na co zwrócić uwagę?

Obudowa włącznika może być przymocowana na różne sposoby. Najczęściej spotkasz się ze śrubami (krzyżakowymi, płaskimi lub Torx) lub zatrzaskami. Postępuj ostrożnie:

• Odkręć śruby: Jeśli są śruby, odkręć je powoli, upewniając się, że nie uszkodzisz gwintów.
• Zlokalizuj zatrzaski: Jeśli nie ma śrub, poszukaj zatrzasków i delikatnie je podważ, najlepiej płaskim wkrętakiem.
• Uważaj na brud i pył: Wewnątrz obudowy często gromadzi się sporo pyłu i resztek betonu. Uważaj, aby nic nie wpadło do mechanizmu włącznika ani do silnika.
• Zapamiętaj ułożenie przewodów: Zwróć uwagę, jak przewody są ułożone w obudowie. To pomoże Ci później w prawidłowym montażu nowego włącznika.

Jak zrobić zdjęcie lub schemat starego podłączenia, aby uniknąć pomyłki?

To jest złota zasada każdego majsterkowicza: zawsze dokumentuj stare połączenie! Zanim odepniesz choćby jeden przewód, wykonaj kilka wyraźnych zdjęć pod różnymi kątami. Skup się na tym, gdzie każdy przewód jest podłączony do włącznika. Jeśli zdjęcia nie są wystarczająco jasne lub masz nietypowe kolory, narysuj prosty schemat. Oznacz na nim numery pinów na włączniku (jeśli są) i przyporządkuj do nich kolory przewodów. Ten prosty krok może zaoszczędzić Ci mnóstwo frustracji i czasu podczas podłączania nowego elementu.

Bezpieczne odpinanie przewodów: technika i kolejność

Odpinanie przewodów wymaga precyzji i ostrożności, aby nie uszkodzić ani przewodów, ani konektorów.

1. Pracuj jeden po drugim: Nie odpinaj wszystkich przewodów naraz. Odpinaj jeden przewód, a następnie od razu porównaj go ze schematem lub zdjęciem, aby upewnić się, że wiesz, do czego służył.
2. Chwytaj za konektor, nie za przewód: Przewody są zazwyczaj zakończone konektorami (np. oczkowymi, widełkowymi lub wsuwkami). Zawsze chwytaj za metalowy konektor (używając izolowanych kombinerek, jeśli jest ciasno) i delikatnie go zsuwaj. Ciągnięcie za sam przewód może spowodować jego wyrwanie z konektora lub uszkodzenie izolacji.
3. Ostrożnie z zardzewiałymi elementami: Jeśli konektory są zardzewiałe lub zapieczone, użyj delikatnie preparatu penetrującego (np. WD-40), ale tylko w minimalnej ilości i tak, aby nie dostał się do wnętrza włącznika.
4. Zwróć uwagę na przewód ochronny: Przewód żółto-zielony (ochronny PE) jest niezwykle ważny. Zawsze pamiętaj, gdzie był podłączony.

Podłączanie nowego włącznika: instrukcja krok po kroku

Teraz, gdy stary włącznik jest zdemontowany, a Ty masz dokumentację połączeń, możemy przejść do podłączania nowego. Kluczowe jest prawidłowe rozpoznanie przewodów: zasilających (faza, neutralny), przewodów prowadzących do silnika oraz przewodu ochronnego (uziemienie PE).

Co oznaczają kolory kabli (brązowy, niebieski, żółto-zielony) i co zrobić, gdy są inne?

W standardowych instalacjach elektrycznych w Polsce obowiązują następujące kolory przewodów:

• Brązowy (lub czarny): Przewód fazowy (L) to ten, w którym płynie prąd.
• Niebieski: Przewód neutralny (N) zamyka obwód.
• Żółto-zielony: Przewód ochronny (PE) uziemienie, kluczowy dla bezpieczeństwa.

Przewody prowadzące do silnika zazwyczaj mają te same kolory co zasilające, ale mogą być też inne, np. czarne lub szare. Jeśli kolory są nietypowe, wyblakłe lub masz do czynienia ze starą instalacją, nie zgaduj! W takiej sytuacji konieczne jest użycie multimetru do weryfikacji poszczególnych żył. To jedyny pewny sposób, aby uniknąć błędów.

Jak użyć multimetru do weryfikacji przewodów, gdy masz wątpliwości?

Jeśli kolory przewodów są niejasne lub chcesz mieć absolutną pewność, użyj multimetru. Pamiętaj, aby zawsze zachować ostrożność.

1. Upewnij się, że betoniarka jest odłączona od prądu! To jest absolutnie kluczowe dla Twojego bezpieczeństwa.
2. Ustaw multimetr na pomiar ciągłości (sygnał dźwiękowy lub symbol diody): Ten tryb pozwoli Ci sprawdzić, czy przewód jest ciągły i gdzie prowadzi.
3. Zidentyfikuj przewód ochronny (PE): Przyłóż jedną sondę multimetru do żółto-zielonego przewodu (lub miejsca, gdzie był podłączony PE), a drugą do metalowej obudowy silnika lub ramy betoniarki. Powinien być sygnał ciągłości.
4. Zidentyfikuj przewody zasilające (L i N) oraz silnika: To wymaga podłączenia wtyczki betoniarki do gniazdka (na krótko i z zachowaniem ostrożności, tylko do testów) i sprawdzenia napięcia między poszczególnymi przewodami a PE lub między sobą. Jeśli nie czujesz się pewnie z pomiarami pod napięciem, lepiej wezwij elektryka. Alternatywnie, jeśli masz schemat silnika, możesz sprawdzić oporność uzwojeń.

Zawsze upewnij się, że betoniarka jest odłączona od prądu, zanim zaczniesz używać multimetru do testowania przewodów!

Podłączanie przewodów do nowego włącznika: gdzie wpiąć zasilanie (IN), a gdzie silnik (OUT)?

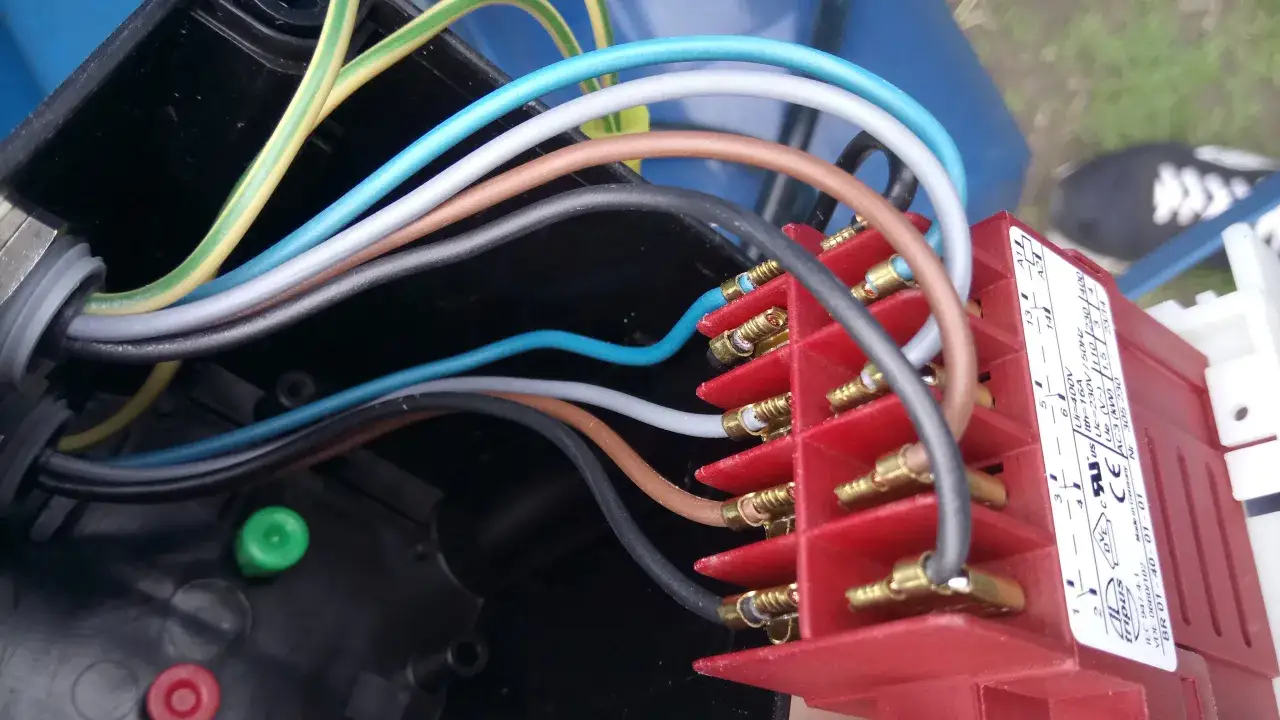

W typowym włączniku jednofazowym (np. 4-pinowym) znajdziesz oznaczenia, które ułatwią Ci podłączenie:

1. Zasilanie (IN): Przewody zasilające (faza L brązowy/czarny i neutralny N niebieski) podłącz do pinów oznaczonych jako "IN" lub numerami 1 i 3.
2. Silnik (OUT): Przewody prowadzące do silnika (zazwyczaj również brązowy i niebieski, ale mogą być inne) podłącz do pinów oznaczonych jako "OUT" lub numerami 2 i 4.
3. Zawsze kieruj się schematem: Jeśli Twój włącznik ma inny schemat (np. 5 pinów z dodatkowym dla czujnika termicznego), bezwzględnie postępuj zgodnie z instrukcją producenta włącznika.
4. Solidne połączenia: Upewnij się, że wszystkie przewody są solidnie wciśnięte w zaciski lub dokręcone śrubami. Luźne połączenia mogą prowadzić do przegrzewania się i awarii.

Rola przewodu ochronnego (żółto-zielonego): nie pomijaj tego kroku!

Przewód ochronny, oznaczony kolorem żółto-zielonym (PE), to Twój najważniejszy element bezpieczeństwa. Jego zadaniem jest odprowadzenie prądu do ziemi w przypadku uszkodzenia izolacji i pojawienia się napięcia na metalowej obudowie betoniarki. Absolutnie nigdy nie pomijaj podłączenia tego przewodu! Musi być on solidnie podłączony do odpowiedniego zacisku we włączniku (często oznaczonego symbolem uziemienia) oraz do metalowej obudowy betoniarki. Jego brak lub nieprawidłowe podłączenie może skutkować porażeniem prądem w przypadku awarii maszyny.

Montaż włącznika w obudowie i ostateczne sprawdzenie połączeń

Po podłączeniu wszystkich przewodów do nowego włącznika, przyszedł czas na jego montaż w obudowie. Postępuj ostrożnie:

• Ułóż przewody: Upewnij się, że przewody są ułożone w taki sposób, aby nie były zgniecione, przetarte ani narażone na uszkodzenia mechaniczne. Nie powinny też blokować ruchomych części włącznika.
• Sprawdź dokręcenie: Jeszcze raz sprawdź, czy wszystkie śruby zacisków są solidnie dokręcone.
• Zamontuj włącznik: Wciśnij włącznik w jego miejsce w obudowie, upewniając się, że jest stabilny.
• Zamknij obudowę: Załóż pokrywę obudowy i dokręć wszystkie śruby lub zepnij zatrzaski. Upewnij się, że obudowa jest szczelna, co zapewni ochronę przed pyłem i wodą.

Pierwsze uruchomienie i test działania

Zanim ponownie podłączysz betoniarkę do prądu, wykonaj szybką, ale dokładną kontrolę. To ostatni moment na wychwycenie ewentualnych błędów.

• Sprawdź wszystkie połączenia: Upewnij się, że przewody są solidnie podłączone i nic się nie poluzowało.
• Brak odsłoniętych przewodów: Żaden przewód nie może mieć uszkodzonej izolacji ani wystawać z zacisków.
• Zamknięta obudowa: Obudowa włącznika musi być szczelnie zamknięta i zabezpieczona.
• Usuń narzędzia: Upewnij się, że żadne narzędzia nie zostały wewnątrz obudowy ani w pobliżu ruchomych części betoniarki.
• Sprawdź otoczenie: Upewnij się, że w otoczeniu betoniarki nie ma nikogo, kto mógłby zostać zaskoczony jej uruchomieniem.

Bezpieczny test działania przycisku "START" i "STOP"

Pierwsze uruchomienie zawsze powinno odbywać się z zachowaniem szczególnej ostrożności.

1. Podłącz betoniarkę do zasilania: Włóż wtyczkę do gniazdka.
2. Naciśnij krótko przycisk "START": Betoniarka powinna się uruchomić. Obserwuj, czy silnik pracuje równo, bez nietypowych dźwięków, iskier czy dymu.
3. Naciśnij przycisk "STOP": Betoniarka powinna natychmiast się wyłączyć.
4. Sprawdź funkcję bezpieczeństwa: Wyciągnij wtyczkę z gniazdka, odczekaj kilka sekund, a następnie ponownie ją włóż. Betoniarka nie powinna uruchomić się samoczynnie. Musisz ponownie nacisnąć "START". To potwierdza prawidłowe działanie włącznika elektromagnetycznego.
5. Obserwuj pracę: Pozwól betoniarce popracować przez chwilę, nasłuchując i obserwując, czy wszystko działa normalnie.

Co zrobić, jeśli betoniarka nie startuje lub włącznik "brzęczy"?

Jeśli po podłączeniu i naciśnięciu "START" betoniarka nie uruchamia się lub włącznik wydaje nietypowe dźwięki (np. "brzęczenie"), to znak, że coś jest nie tak. Natychmiast odłącz betoniarkę od zasilania!

• Brak startu: Sprawdź, czy do włącznika dochodzi zasilanie (możesz użyć multimetru, ale tylko po odłączeniu od prądu). Sprawdź ciągłość przewodów i poprawność podłączenia do pinów "IN" i "OUT". Może być uszkodzona cewka włącznika lub sam przycisk.
• Włącznik "brzęczy": Brzęczenie często świadczy o tym, że cewka włącznika nie jest w stanie stabilnie podtrzymać styków. Może to być spowodowane zbyt niskim napięciem zasilania, luźnymi połączeniami, zanieczyszczeniem styków lub uszkodzeniem cewki. Dokładnie sprawdź wszystkie połączenia i upewnij się, że przewody są solidnie dokręcone.

Rozwiązywanie problemów: najczęstsze błędy i ich unikanie

Nawet przy najlepszych intencjach, czasem pojawiają się problemy. Oto najczęstsze z nich i wskazówki, jak sobie z nimi radzić.

Dlaczego włącznik rozłącza się pod obciążeniem?

Jeśli włącznik "wybija" lub rozłącza się podczas pracy, szczególnie gdy betoniarka jest obciążona, może to mieć kilka przyczyn:

• Przeciążenie silnika: Silnik betoniarki jest przeciążony, np. zbyt dużą ilością materiału. Zmniejsz obciążenie.
• Problemy z kondensatorem rozruchowym: Uszkodzony kondensator może powodować, że silnik ma trudności z rozruchem lub pracuje z mniejszą mocą, co prowadzi do większego poboru prądu i zadziałania zabezpieczeń.
• Uszkodzenie wewnętrznego przekaźnika termicznego: Wiele włączników elektromagnetycznych ma wbudowane zabezpieczenie termiczne, które rozłącza obwód w przypadku przegrzania. Może być uszkodzone lub zbyt czułe.
• Zbyt mały prąd znamionowy włącznika: Upewnij się, że nowy włącznik ma odpowiedni prąd znamionowy (A) dla mocy Twojej betoniarki.

Co oznacza nadmierne nagrzewanie się nowego włącznika?

Nadmierne nagrzewanie się włącznika to sygnał ostrzegawczy, którego nie wolno ignorować. Może świadczyć o:

• Słabych stykach lub niedokręconych przewodach: Luźne połączenia zwiększają oporność, co prowadzi do wydzielania się ciepła. Natychmiast odłącz zasilanie i dokręć wszystkie połączenia.
• Zbyt małym prądzie znamionowym włącznika: Jeśli włącznik jest zbyt słaby w stosunku do mocy silnika betoniarki, będzie pracował na granicy swoich możliwości i przegrzewał się. Wymień go na odpowiedni model.
• Uszkodzeniu wewnętrznym włącznika: W rzadkich przypadkach sam włącznik może być uszkodzony wewnętrznie.

W każdym przypadku nadmiernego nagrzewania, natychmiast odłącz betoniarkę od zasilania i zdiagnozuj problem. Ignorowanie tego może prowadzić do pożaru lub uszkodzenia maszyny.

Pomyłka w podłączeniu przewodów: jakie mogą być konsekwencje?

Błędne podłączenie przewodów to jeden z najpoważniejszych błędów, który może mieć katastrofalne konsekwencje:

• Zwarcie: Może spowodować wyzwolenie bezpieczników w instalacji domowej, a w najgorszym wypadku pożar.
• Uszkodzenie silnika: Niewłaściwe podłączenie fazy i neutralnego lub pominięcie przewodu ochronnego może uszkodzić silnik betoniarki.
• Porażenie prądem: Brak lub nieprawidłowe podłączenie przewodu ochronnego (PE) jest bezpośrednim zagrożeniem dla życia. Jeśli na metalowej obudowie pojawi się napięcie, dotknięcie jej może skutkować śmiertelnym porażeniem.

Dlatego tak ważne jest, aby pracować precyzyjnie, korzystać ze schematów i w razie wątpliwości używać multimetru.

Przeczytaj również: Jak zbudować betoniarkę? Poradnik DIY, koszty i oszczędności

Kiedy należy wezwać elektryka? Granica samodzielnej naprawy

Choć wiele prac można wykonać samodzielnie, są sytuacje, w których konieczne jest wezwanie wykwalifikowanego elektryka. Nie wahaj się tego zrobić, jeśli:

• Brakuje Ci pewności: Jeśli w którymkolwiek momencie poczujesz się niepewnie lub masz wątpliwości co do swoich umiejętności, lepiej zlecić to profesjonaliście.
• Problemy się powtarzają: Jeśli po wymianie włącznika problemy nadal występują (np. betoniarka się rozłącza, nagrzewa), może to wskazywać na głębszą usterkę w instalacji elektrycznej lub samym silniku.
• Skomplikowana instalacja: Masz do czynienia z nietypowymi przewodami, starą instalacją lub brakiem jasnych oznaczeń.
• Brak odpowiednich narzędzi i wiedzy: Nie masz multimetru, izolowanych narzędzi lub podstawowej wiedzy o elektryce.

Pamiętaj, że zdrowie i życie są bezcenne. Nie ryzykuj, jeśli nie jesteś w 100% pewien swoich działań.
