Wybór odpowiedniego wiertła to fundament trwałego i bezpiecznego połączenia z nitonakrętką M8. W tym artykule, jako doświadczony praktyk, przeprowadzę Cię przez proces doboru idealnej średnicy wiertła, omówię kluczowe aspekty montażu oraz wskażę, jak unikać najczęstszych błędów, które mogą zniweczyć Twoją pracę. Precyzyjny dobór średnicy otworu jest absolutnie kluczowy dla każdego majsterkowicza i profesjonalisty.
Wiertło 11,0 mm to standard dla nitonakrętki M8, ale precyzja jest kluczowa dla trwałego montażu.
- Dla standardowej nitonakrętki M8 najczęściej stosuje się wiertło o średnicy 11,0 mm, jednak zawsze należy zweryfikować tę wartość w karcie technicznej produktu.
- Rodzaj materiału ma znaczenie: dla stali zazwyczaj 11,0 mm, natomiast dla aluminium może być to 10,8 mm.
- Typ kołnierza nitonakrętki (np. mini-kołnierz) może wymagać innej średnicy otworu niż standardowa.
- Zbyt duży otwór jest główną przyczyną obracania się nitonakrętki podczas montażu i dokręcania śruby.
- Kluczowa jest precyzja wiercenia z tolerancją błędu na poziomie zaledwie ±0,1 mm.
- Montaż nitonakrętki M8 jest możliwy bez profesjonalnej nitownicy, przy użyciu odpowiedniej śruby, nakrętki i podkładek.
- W miękkich lub cienkich materiałach warto rozważyć nitonakrętki radełkowane, które lepiej zapobiegają obracaniu się.
- Zawsze należy sprawdzić zakres zacisku nitonakrętki, aby dopasować ją do grubości materiału.
Precyzyjny dobór wiertła pod nitonakrętkę M8 to klucz do sukcesu
Zbyt duży otwór to najczęstsza przyczyna frustracji i niepowodzeń przy montażu nitonakrętek. Jeśli otwór jest choćby minimalnie za duży, korpus nitonakrętki nie będzie miał wystarczającego oparcia, aby prawidłowo się spęczyć i zakotwiczyć w materiale. Skutkuje to jej obracaniem się podczas dokręcania śruby, co uniemożliwia stabilne połączenie i w praktyce czyni całą pracę bezużyteczną. Z mojego doświadczenia wynika, że to właśnie ten błąd jest numerem jeden, prowadzącym do konieczności rozwiercania i ponownego montażu.
Z kolei otwór o zbyt małej średnicy również stwarza problemy. W takim przypadku nitonakrętka nie wejdzie swobodnie w otwór lub będzie wymagała użycia nadmiernej siły do jej osadzenia. Może to prowadzić do uszkodzenia gwintu nitonakrętki jeszcze przed montażem, deformacji jej korpusu lub nawet pęknięcia materiału, w którym jest osadzana. Wiercenie zbyt małego otworu to strata czasu i materiału, a w konsekwencji konieczność ponownego wiercenia i zakupu nowej nitonakrętki.
Nie mogę wystarczająco podkreślić, jak ważna jest precyzja. Mówimy tutaj o tolerancji błędu na poziomie zaledwie ±0,1 mm. To bardzo mało, ale każdy detal ma znaczenie dla prawidłowego i trwałego połączenia. Pamiętaj, że nitonakrętka ma za zadanie stworzyć stały, mocny punkt mocowania, a jej stabilność zależy w dużej mierze od tego, jak dokładnie przygotowany jest otwór. To nie jest miejsce na kompromisy czy "oko".

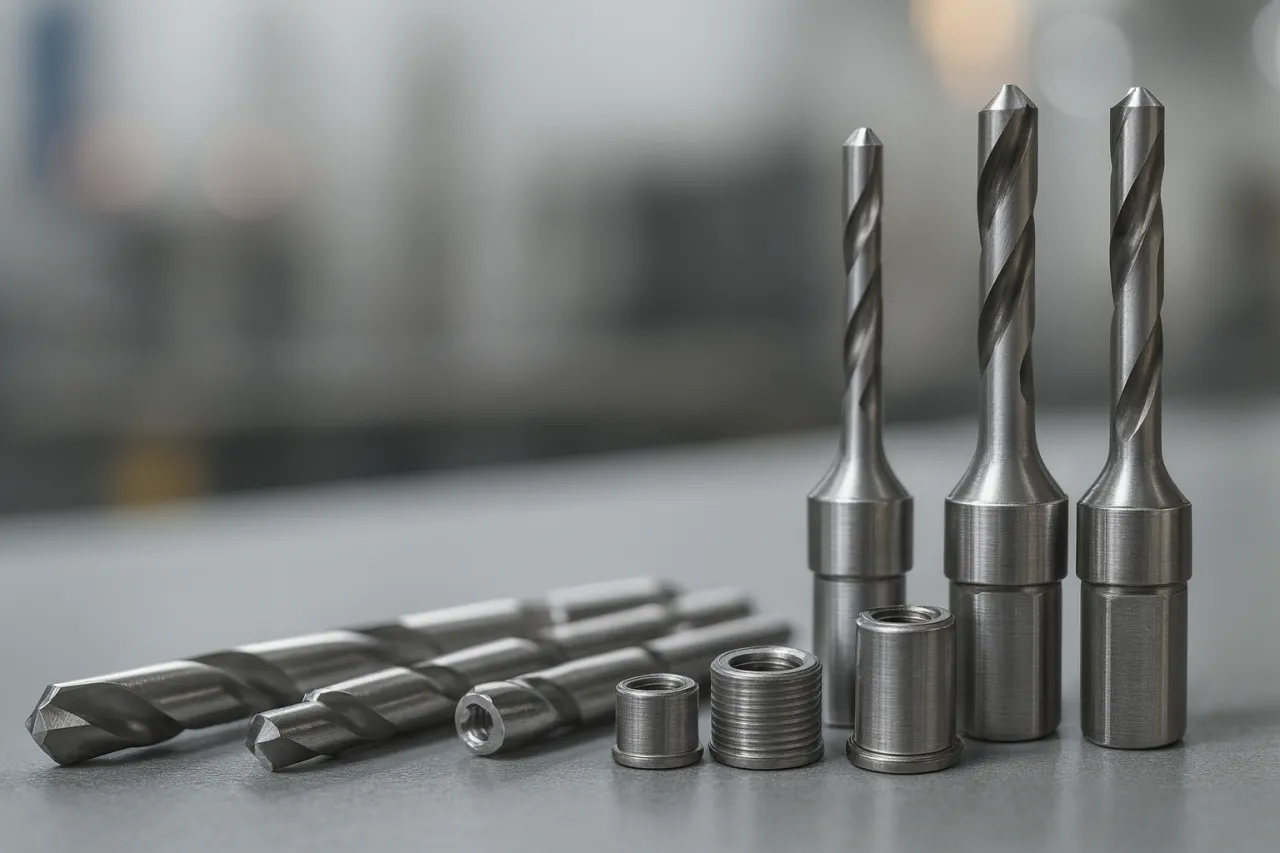

Średnica wiertła dla nitonakrętki M8: konkretne wartości i tabele
Dla większości standardowych, cylindrycznych nitonakrętek M8, które spotkasz w handlu, "złotym standardem" jest wiertło o średnicy 11,0 mm. To wartość wyjściowa, którą możesz przyjąć w większości zastosowań. Jednak jako profesjonalista zawsze radzę, aby przed rozpoczęciem pracy zweryfikować tę wartość w karcie technicznej konkretnego produktu, który zamierzasz użyć. Producenci mogą mieć minimalne różnice w specyfikacjach, a precyzja, jak już wspomniałem, jest kluczowa.
Rodzaj materiału, w którym wiercisz, ma ogromne znaczenie dla doboru rozmiaru otworu. Dla twardszych materiałów, takich jak stal, zazwyczaj stosuje się wspomniane 11,0 mm. Natomiast w przypadku miękkich materiałów, jak aluminium czy niektóre tworzywa sztuczne, rekomendowana średnica może być nieco mniejsza, na przykład 10,8 mm. Ta niewielka różnica pozwala na lepsze zakotwiczenie nitonakrętki w bardziej plastycznym materiale, zapobiegając jej obracaniu się.
| Materiał / Typ nitonakrętki M8 | Zalecana średnica wiertła (M8) |
|---|---|
| Stal / Standardowa (kołnierz płaski/stożkowy) | 11,0 mm |
| Aluminium / Standardowa (kołnierz płaski/stożkowy) | 10,8 mm |
| Stal / Mini-kołnierz | Sprawdź kartę techniczną (może być np. 12,4 mm) |
| Aluminium / Mini-kołnierz | Sprawdź kartę techniczną (może być np. 12,2 mm) |
Typ kołnierza nitonakrętki, choć często pomijany, również może wpływać na wymaganą średnicę wiercenia. Standardowe nitonakrętki z kołnierzem płaskim lub stożkowym najczęściej wymagają otworu 11,0 mm. Jednak istnieją warianty, takie jak nitonakrętki z mini-kołnierzem lub zredukowanym kołnierzem, które są projektowane do osadzania w większych otworach, aby kołnierz był mniej widoczny lub licował się z powierzchnią. W takich przypadkach średnica otworu może być znacznie większa, na przykład 12,4 mm. Zawsze upewnij się, jaki typ nitonakrętki masz i sprawdź jej specyfikację, aby uniknąć błędów.

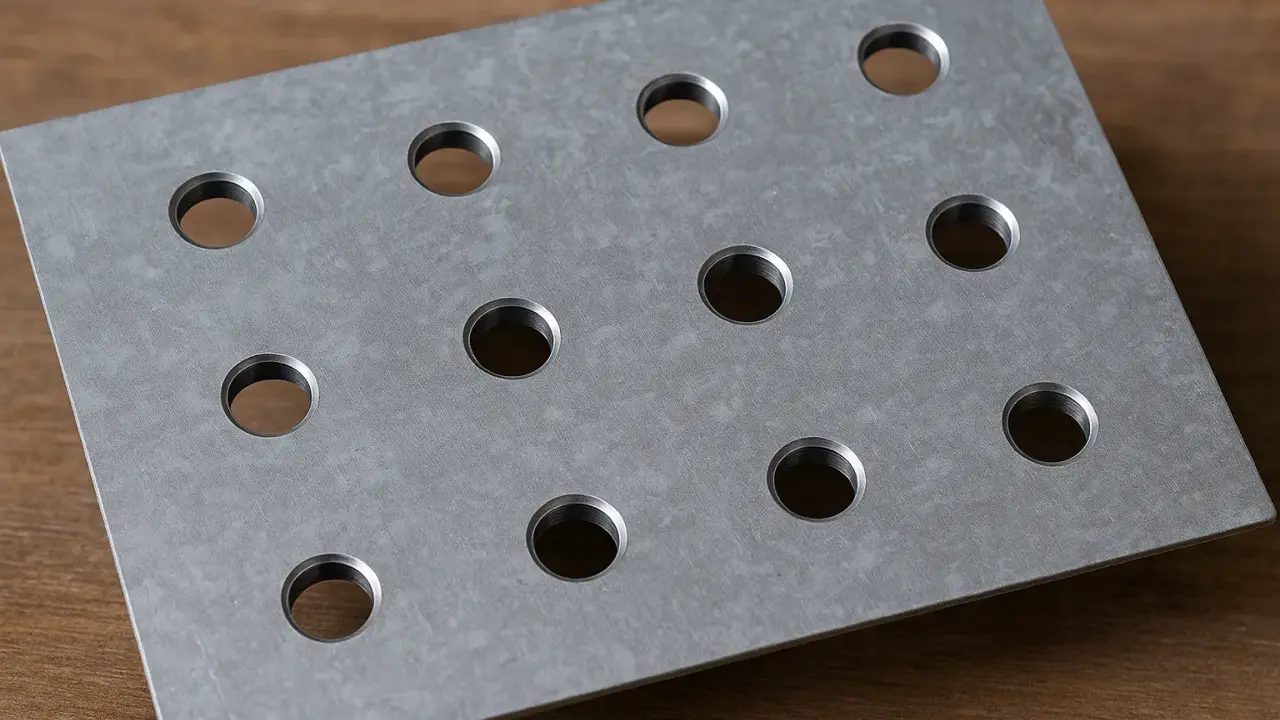

Prawidłowe przygotowanie otworu i montaż nitonakrętki M8 krok po kroku
Wybór odpowiedniego wiertła to nie tylko jego średnica, ale i jakość. Do wiercenia otworów pod nitonakrętki M8 zawsze polecam użycie ostrego wiertła dobrej jakości, najlepiej typu HSS-G (szlifowane). Takie wiertło zapewnia czysty, precyzyjny otwór bez zadziorów, co jest kluczowe dla prawidłowego spęczania nitonakrętki. Tępe wiertło może powodować nierówne krawędzie i niepotrzebne obciążenie materiału, co może prowadzić do jego uszkodzenia.
Oto kroki do wykonania idealnego otworu:
- Zaznacz punkt wiercenia: Użyj punktaka, aby precyzyjnie zaznaczyć miejsce wiercenia. To zapobiegnie ślizganiu się wiertła na początku pracy.
- Użyj ostrego wiertła: Upewnij się, że wiertło jest ostre i czyste. Tępe wiertło nie tylko utrudnia pracę, ale także może uszkodzić materiał.
- Wierć prostopadle: Bardzo ważne jest, aby wiertło było prowadzone prostopadle do powierzchni materiału. Użycie wiertarki stołowej lub prowadnicy do wiertarki ręcznej może znacznie ułatwić to zadanie.
- Chłodź wiertło: Podczas wiercenia, zwłaszcza w metalach, wiertło może się nagrzewać. Regularne chłodzenie (np. specjalnym płynem do wiercenia lub olejem) przedłuży żywotność wiertła i poprawi jakość otworu.
- Usuń wióry i zadziory: Po wywierceniu otworu, dokładnie usuń wszelkie wióry i zadziory z obu stron materiału. Niewygratowany otwór może uniemożliwić prawidłowe spęczanie nitonakrętki i osłabić połączenie. Użyj gratownika lub większego wiertła do delikatnego sfazowania krawędzi.
Profesjonalny montaż nitonakrętki M8 odbywa się za pomocą specjalistycznej nitownicy. To narzędzie, często pneumatyczne lub hydrauliczne, zapewnia kontrolowaną siłę i precyzję, co gwarantuje szybki i powtarzalny montaż. Jeśli masz dostęp do nitownicy, jest to zdecydowanie najlepsza metoda, zapewniająca najwyższą jakość połączenia.
Jeśli nie dysponujesz profesjonalną nitownicą, nie martw się! Istnieje sprawdzona metoda, którą sam często stosuję w warsztacie:
- Przygotuj śrubę: Potrzebujesz śruby o odpowiednim gwincie (M8) i wysokiej klasie twardości (minimum 8.8), aby nie zerwać jej podczas montażu.
- Nałóż podkładki: Na śrubę nałóż dwie podkładki. Między podkładki nałóż odrobinę smaru (np. grafitowego lub miedziowego). To kluczowy krok smar zmniejszy tarcie między podkładkami, co pozwoli na płynne dokręcanie i prawidłowe spęczanie nitonakrętki.
- Wkręć śrubę w nitonakrętkę: Wkręć śrubę z podkładkami w nitonakrętkę tak, aby podkładki opierały się o kołnierz nitonakrętki.
- Dokręcaj nakrętkę: Włóż nitonakrętkę z wkręconą śrubą w przygotowany otwór. Następnie załóż na wystającą część śruby zwykłą nakrętkę M8 i dokręcaj ją kluczem, jednocześnie trzymając śrubę drugim kluczem, aby się nie obracała. Dokręcanie nakrętki spowoduje, że śruba będzie "ciągnąć" nitonakrętkę, spęczając jej korpus i zakotwiczając ją w materiale.
- Odkręć śrubę: Gdy poczujesz wyraźny opór i zobaczysz, że korpus nitonakrętki jest prawidłowo spęczony, ostrożnie odkręć nakrętkę, a następnie wykręć śrubę. Twoja nitonakrętka jest gotowa do użycia!
Najczęstsze błędy przy montażu nitonakrętek: praktyczny poradnik
Najbardziej irytującym i niestety powszechnym problemem jest obracanie się nitonakrętki w otworze. Jak już wspomniałem, główną przyczyną jest zbyt duża średnica otworu. Jeśli otwór jest szerszy niż korpus nitonakrętki po spęczeniu, nie będzie ona miała wystarczającego oparcia. Aby zapobiec temu błędowi, zawsze dokładnie mierz średnicę otworu i upewnij się, że jest ona zgodna ze specyfikacją producenta, z uwzględnieniem tolerancji. Czasami, zwłaszcza w miękkich materiałach, warto zastosować nitonakrętki z radełkowanym korpusem, o których opowiem za chwilę.
Radełkowanie na korpusie nitonakrętki to sprytne rozwiązanie, które znacząco zwiększa tarcie między nitonakrętką a materiałem. Nitonakrętki radełkowane posiadają specjalne nacięcia lub ząbki na zewnętrznej powierzchni korpusu. Kiedy nitonakrętka jest spęczana, te radełkowania "wgryzają się" w materiał, tworząc dodatkowe punkty zaczepienia. Z mojego doświadczenia wynika, że są one niezastąpione w miękkich materiałach, takich jak aluminium, cienkie blachy stalowe czy tworzywa sztuczne, gdzie standardowa nitonakrętka mogłaby łatwiej się obracać. Zawsze, gdy pracuję z materiałami o niskiej twardości, sięgam po wariant radełkowany.
Kluczowym, choć często niedocenianym parametrem jest zakres zacisku nitonakrętki. Każda nitonakrętka jest zaprojektowana do pracy w określonym zakresie grubości materiału. Na przykład, nitonakrętka M8 może mieć zakres zacisku 0,5-3,0 mm lub 3,0-5,5 mm. Oznacza to, że jeśli masz blachę o grubości 4 mm, musisz wybrać nitonakrętkę z odpowiednim zakresem. Niezastosowanie się do tego parametru uniemożliwi prawidłowe zakotwiczenie nitonakrętka będzie albo niedostatecznie spęczona (za cienki materiał), albo nie będzie mogła się spęczyć wcale (za gruby materiał). Zawsze sprawdź ten parametr na opakowaniu lub w karcie technicznej.
Czystość i gratowanie otworu to detale, które mają ogromne znaczenie dla trwałego połączenia. Brudny otwór, pełen wiórów, opiłków czy zadziorów, zaburza proces spęczania nitonakrętki. Wióry mogą dostać się między korpus nitonakrętki a materiał, uniemożliwiając jej prawidłowe zakotwiczenie. Zadzior na krawędzi otworu może spowodować, że nitonakrętka nie będzie przylegać płasko do powierzchni, co osłabi połączenie i może prowadzić do jej obluzowania. Zawsze poświęć chwilę na dokładne oczyszczenie i wygratowanie otworu to mała inwestycja czasu, która procentuje trwałością.
Sytuacje specjalne: co robić, gdy standardowe rozwiązania zawodzą
Montaż nitonakrętek M8 w cienkich blachach wymaga szczególnej uwagi. W takich przypadkach standardowe nitonakrętki mogą nie zapewnić wystarczającego zakotwiczenia, zwłaszcza jeśli blacha jest bardzo cienka. Moja rada to sięgnięcie po nitonakrętki radełkowane, które dzięki swojej strukturze lepiej "wgryzają się" w materiał, zwiększając opór przed obracaniem. Dodatkowo, kluczowe jest dobranie nitonakrętki z odpowiednim zakresem zacisku, który jest dostosowany do minimalnej grubości blachy. Niektóre nitonakrętki są specjalnie projektowane do bardzo cienkich materiałów, oferując szerszy zakres spęczania przy mniejszej grubości ścianki.
Praca z profilami zamkniętymi, takimi jak rury czy profile kwadratowe, stawia przed nami dodatkowe wyzwania. Głównym problemem jest dostęp i widoczność. Po wywierceniu otworu, często trudno jest ocenić, czy nitonakrętka została prawidłowo spęczona od wewnętrznej strony profilu. W takich sytuacjach kluczowe jest precyzyjne przygotowanie otworu i bezwzględne przestrzeganie zaleceń producenta dotyczących siły zacisku nitownicy (jeśli używasz profesjonalnego narzędzia) lub dokładne wyczucie oporu podczas montażu metodą "śrubową". Warto również rozważyć użycie nitonakrętek z szerszym kołnierzem, który zapewni lepsze oparcie na zewnątrz profilu.
W połączeniach narażonych na wibracje, wilgoć czy ekstremalne temperatury, samo zakotwiczenie nitonakrętki może nie być wystarczające. W takich sytuacjach warto rozważyć dodatkowe metody zabezpieczania gwintu. Można zastosować uszczelniacze do gwintów (np. Loctite), które nie tylko zabezpieczają przed luzowaniem, ale także chronią przed korozją i wnikaniem wilgoci. Inną opcją są podkładki uszczelniające (np. podkładki EPDM), które tworzą barierę przed wodą i innymi czynnikami zewnętrznymi. Pamiętaj, że w trudnych warunkach środowiskowych, każdy dodatkowy element zabezpieczający zwiększa trwałość i niezawodność połączenia.
