Ten artykuł to kompleksowy poradnik, który krok po kroku wyjaśni, jak samodzielnie przerobić starą lutownicę na funkcjonalny nóż termiczny do cięcia styropianu. Dowiesz się, jak zaoszczędzić pieniądze, wykorzystując dostępne narzędzia, a także poznasz kluczowe zasady bezpieczeństwa i praktyczne wskazówki. Jako Tymon Kozłowski, podzielę się z Wami moim doświadczeniem i pokażę, że z odrobiną chęci i podstawowych narzędzi, można stworzyć coś naprawdę użytecznego.
Stwórz własny nóż do styropianu z lutownicy oszczędność i precyzja w domowym warsztacie.
- Oszczędność: Profesjonalne noże termiczne kosztują od 150 zł, a domowa przeróbka lutownicy jest niemal darmowa, wykorzystując sprzęt, który często zalega w warsztacie.
- Wybór lutownicy: Najłatwiej przerobić lutownicę transformatorową (pistoletową) o mocy 75-150W, ze względu na prosty montaż drutu oporowego.
- Kluczowy element: Niezbędny jest drut oporowy (np. Kanthal D, konstantan) o średnicy 0,5-1,0 mm, dostępny w sklepach elektronicznych, którego długość i grubość należy dobrać do mocy lutownicy.
- Bezpieczeństwo przede wszystkim: Podczas cięcia styropianu wydzielają się toksyczne opary styrenu, dlatego konieczna jest praca w dobrze wentylowanym pomieszczeniu oraz ochrona przed oparzeniami i porażeniem prądem.
- Optymalna temperatura: Idealna temperatura cięcia to 150-250°C; zbyt wysoka powoduje topienie, przypalanie i wydzielanie szkodliwych oparów.
- Zastosowanie: Jest to rozwiązanie amatorskie, idealne do dorywczych, prostych prac hobbystycznych lub docinania płyt styropianowych, ale nie zastąpi profesjonalnego sprzętu przy intensywnym użytkowaniu.
Wartość dodana: dlaczego warto przerobić lutownicę na nóż do styropianu?

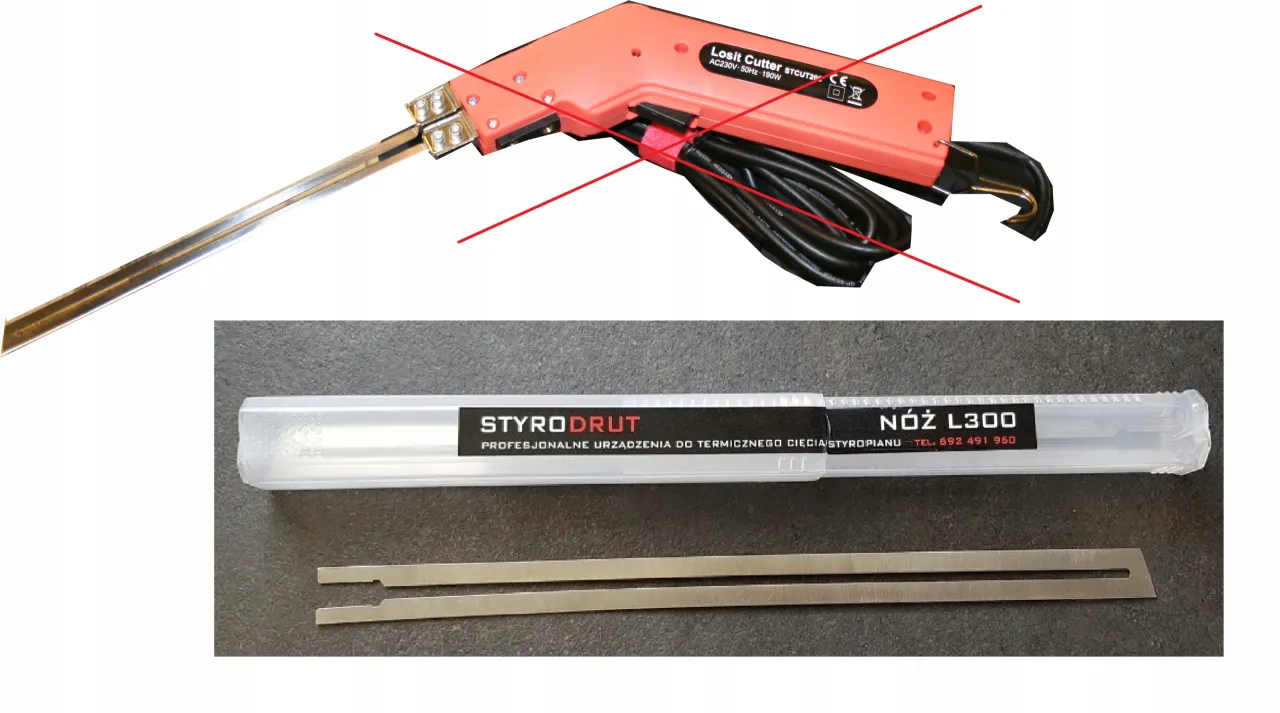

Oszczędność pieniędzy: porównanie kosztów domowego noża i sprzętu ze sklepu
Jednym z głównych powodów, dla których coraz więcej osób decyduje się na samodzielną budowę noża do styropianu, jest oczywiście znaczna oszczędność pieniędzy. Profesjonalne noże termiczne dostępne na rynku to wydatek rzędu 150 zł za najprostsze modele, a za bardziej zaawansowane urządzenia z regulacją temperatury czy różnymi końcówkami trzeba zapłacić nawet ponad 1000 zł. Przerobienie starej lutownicy, którą często mamy już w warsztacie, generuje natomiast niemal zerowe koszty. Wystarczy dokupić drut oporowy, co jest wydatkiem rzędu kilku, maksymalnie kilkunastu złotych. Dla amatorów i osób wykonujących sporadyczne prace to idealne rozwiązanie, pozwalające zredukować wydatki do minimum.
Drugie życie sprzętu: jak wykorzystać narzędzie, które kurzy się w warsztacie?
Przerobienie lutownicy na nóż do styropianu to także doskonały przykład recyklingu i ponownego wykorzystania sprzętu. Ilu z nas ma w szafie lub na półce starą lutownicę, która od lat zbiera kurz, bo kupiliśmy nową lub po prostu rzadko jej używamy? Dając jej drugie życie w nowej roli, nie tylko oszczędzamy pieniądze, ale także działamy proekologicznie. Zamiast wyrzucać sprawne, choć nieużywane narzędzie, możemy je w prosty sposób zaadaptować do nowych zadań. To podejście, które bardzo cenię w domowym majsterkowaniu.
Kiedy amatorskie rozwiązanie w zupełności wystarczy?
Warto jasno zaznaczyć, że domowy nóż termiczny z lutownicy to rozwiązanie amatorskie, ale w wielu sytuacjach w zupełności wystarczające. Sprawdzi się doskonale do dorywczych prac, takich jak docinanie płyt styropianowych podczas ocieplania drobnych elementów, tworzenie makiet, modeli architektonicznych, czy różnego rodzaju projektów hobbystycznych i DIY. Jeśli potrzebujesz narzędzia do jednorazowego projektu lub sporadycznego użytku, nie ma sensu inwestować w drogi sprzęt. Pamiętaj jednak, że przy długotrwałym, intensywnym użytkowaniu, a także tam, gdzie liczy się najwyższa precyzja i komfort pracy, profesjonalne urządzenia nadal będą miały przewagę.
Bezpieczeństwo przede wszystkim: kluczowe zasady, których nie wolno ignorować
Zanim przejdziemy do praktycznych instrukcji, muszę podkreślić jedną, absolutnie kluczową kwestię: bezpieczeństwo. Praca z gorącym drutem, prądem elektrycznym i materiałami, które podczas cięcia wydzielają szkodliwe opary, wymaga szczególnej ostrożności. Ignorowanie tych zasad może prowadzić do poważnych konsekwencji, takich jak oparzenia, pożar, porażenie prądem, a nawet problemy zdrowotne. Proszę, traktujcie te wskazówki bardzo poważnie.
Toksyczne opary styrenu: dlaczego wentylacja to absolutna podstawa?
Podczas cięcia styropianu gorącym drutem, materiał nie jest spalany, lecz topiony i odparowywany. W tym procesie wydzielają się toksyczne opary styrenu, które są szkodliwe dla zdrowia. Wdychanie ich może prowadzić do podrażnień dróg oddechowych, nudności, zawrotów głowy, a w dłuższej perspektywie mieć poważniejsze konsekwencje. Dlatego też, praca z nożem termicznym musi odbywać się wyłącznie w bardzo dobrze wentylowanym pomieszczeniu najlepiej z otwartymi oknami i drzwiami, lub wręcz na zewnątrz. Zdecydowanie zalecam również użycie odpowiedniej maski ochronnej z filtrem węglowym, przeznaczonej do ochrony przed oparami organicznymi.
Ryzyko oparzeń i pożaru: jak przygotować bezpieczne stanowisko pracy?
Gorący drut oporowy osiąga wysokie temperatury, co stwarza realne ryzyko oparzeń w przypadku bezpośredniego kontaktu. Ponadto, w kontakcie z łatwopalnymi materiałami, może spowodować pożar. Aby zminimalizować to ryzyko, przygotuj bezpieczne stanowisko pracy:
- Usuń wszelkie łatwopalne materiały (papiery, tkaniny, rozpuszczalniki) z otoczenia, w którym będziesz pracować.
- Używaj niepalnej podkładki pod styropian może to być kawałek metalu, ceramiki, czy gruba płyta gipsowo-kartonowa.
- Zawsze miej w pobliżu gaśnicę proszkową lub naczynie z wodą, aby szybko zareagować na wypadek zaprószenia ognia. Lepiej dmuchać na zimne.
Bezpieczeństwo elektryczne: o czym pamiętać modyfikując urządzenie pod napięciem?
Modyfikacja urządzenia elektrycznego, jakim jest lutownica, zawsze wiąże się z ryzykiem porażenia prądem. Dlatego też, wszelkie prace związane z montażem drutu oporowego, jego formowaniem i innymi modyfikacjami, należy wykonywać WYŁĄCZNIE po odłączeniu lutownicy od zasilania. Upewnij się, że wtyczka jest wyjęta z gniazdka! Po zamontowaniu drutu i przed pierwszym uruchomieniem, dokładnie sprawdź izolację wszystkich połączeń. Upewnij się, że drut nie dotyka żadnych metalowych części obudowy, które mogłyby przewodzić prąd. Dobrze wykonana izolacja to podstawa.

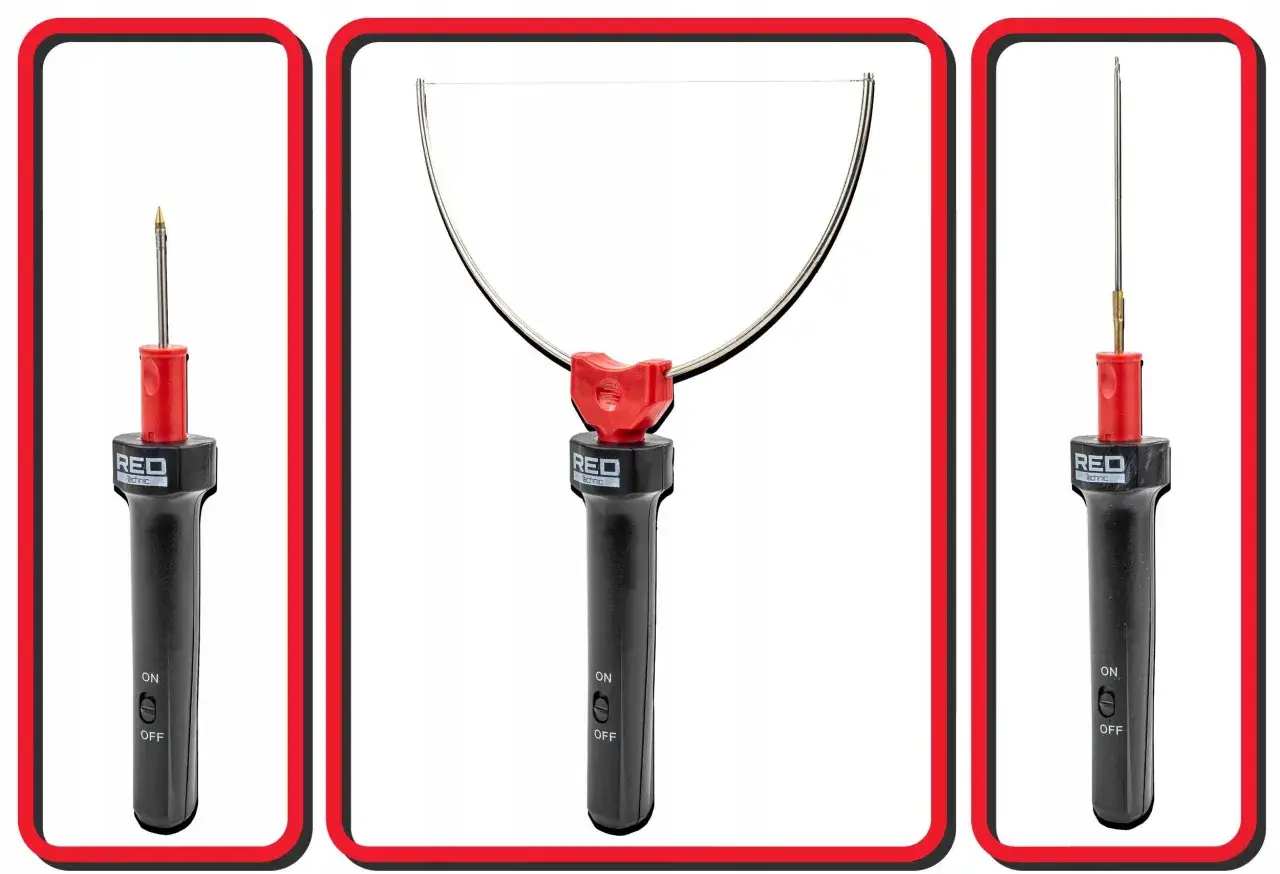

Przygotowania: lista potrzebnych materiałów i narzędzi
Zanim zabierzemy się do pracy, musimy skompletować wszystkie niezbędne materiały i narzędzia. To klucz do sprawnego i bezpiecznego przebiegu całego procesu. Niektóre z nich pewnie macie już w swoim warsztacie, inne być może trzeba będzie dokupić.
Wybór odpowiedniej lutownicy: transformatorowa czy oporowa?
Do przeróbki na nóż termiczny najlepiej nadają się lutownice transformatorowe (tzw. pistoletowe). Dlaczego? Ich konstrukcja ułatwia montaż drutu oporowego w miejsce standardowego grotu. Zazwyczaj mają moc w zakresie 75-150W, co jest optymalne do osiągnięcia odpowiedniej temperatury cięcia styropianu. Lutownice oporowe (kolbowe) również można przerobić, ale jest to trudniejsze i wymaga większej ingerencji w ich konstrukcję, co nie zawsze jest opłacalne dla amatora. Jeśli masz starą lutownicę transformatorową, to masz już połowę sukcesu.
Sekret tkwi w drucie: jaki drut oporowy (Kanthal, konstantan) wybrać i gdzie go kupić?
Kluczowym elementem naszego noża będzie drut oporowy. Najczęściej stosowane typy to Kanthal D lub drut konstantanowy. Są one dostępne w różnych średnicach, a najczęściej używane do tego celu to od 0,5 mm do 1,0 mm. Wybór grubości i długości drutu jest niezwykle ważny, ponieważ to od niego zależy, czy osiągniemy optymalną temperaturę cięcia (około 150-250°C). Zbyt cienki drut może się szybko przepalić, a zbyt gruby może nie nagrzać się wystarczająco. Z moich doświadczeń wynika, że dla lutownicy 100W, drut Kanthal 0,7-0,8 mm o długości około 10-15 cm działa bardzo dobrze. Drut oporowy kupicie w sklepach elektronicznych, serwisach AGD, a także na popularnych platformach aukcyjnych.
Niezbędne narzędzia pomocnicze: kombinerki, wkrętaki i inne akcesoria
Oprócz lutownicy i drutu oporowego, przydadzą się również podstawowe narzędzia, które ułatwią montaż i zapewnią bezpieczeństwo:
- Kombinerki: do formowania i zaciskania drutu.
- Wkrętaki (krzyżakowe i płaskie): do demontażu grotu i ewentualnie obudowy lutownicy.
- Miernik uniwersalny (multimetr): do sprawdzenia ciągłości obwodu i upewnienia się, że nie ma zwarć. To bardzo ważne dla bezpieczeństwa.
- Ewentualnie małe imadło: do stabilizacji lutownicy podczas pracy.
- Rękawiczki ochronne i okulary ochronne: zawsze warto je mieć, choćby dla ochrony przed przypadkowym dotknięciem gorącego elementu.
Instrukcja krok po kroku: przerabiamy lutownicę na nóż termiczny
Przejdźmy teraz do sedna, czyli do praktycznej instrukcji, jak krok po kroku przerobić lutownicę transformatorową na funkcjonalny nóż do styropianu. Pamiętajcie o wszystkich zasadach bezpieczeństwa, o których mówiłem wcześniej!
Krok 1: Demontaż oryginalnego grotu lutowniczego
- Odłącz lutownicę od zasilania! To absolutna podstawa.
- Ostrożnie zlokalizuj śruby mocujące oryginalny grot lutowniczy. Zazwyczaj są to dwie małe śrubki po bokach.
- Za pomocą odpowiedniego wkrętaka odkręć śruby i delikatnie wyjmij grot.
- Zachowaj oryginalny grot w bezpiecznym miejscu. Być może kiedyś będziesz chciał przywrócić lutownicę do jej pierwotnej funkcji.
Krok 2: Przygotowanie i formowanie drutu oporowego
- Odmierz odpowiednią długość drutu oporowego. Z moich doświadczeń wynika, że dla większości lutownic transformatorowych, długość około 10-15 cm jest dobrym punktem wyjścia. Możesz ją później skorygować.
- Za pomocą kombinerek uformuj drut w kształt ostrza. Najczęściej jest to kształt litery "U" lub prosta linia. Pamiętaj, aby ramiona "U" były na tyle długie, by sięgnęły do otworów mocujących w lutownicy.
- Staraj się, aby drut był uformowany w miarę równo i stabilnie. To zapewni równomierne nagrzewanie.
Krok 3: Prawidłowy montaż nowego "ostrza" w uchwytach lutownicy
- Włóż uformowany drut oporowy w otwory mocujące w lutownicy, tam gdzie wcześniej znajdował się grot.
- Dokładnie dokręć śruby mocujące. Połączenie musi być stabilne i zapewniać bardzo dobry kontakt elektryczny. Luźne połączenie może prowadzić do iskrzenia, nierównomiernego nagrzewania, a nawet uszkodzenia lutownicy.
- Upewnij się, że drut jest dobrze napięty i nie ma luzów.
- Sprawdź, czy drut nie dotyka żadnych innych metalowych części obudowy lutownicy.
Krok 4: Testowanie i kalibracja temperatury (na co zwrócić uwagę?)
- Gdy drut jest już zamocowany, podłącz lutownicę do zasilania i włącz ją na krótki czas (kilka sekund).
- Obserwuj drut: Czy grzeje się równomiernie? Czy osiąga odpowiednią temperaturę (powinien być rozgrzany do czerwoności lub intensywnie pomarańczowy, ale nie biały).
-
Wykonaj test na kawałku styropianu:
- Czy styropian jest cięty gładko i czysto, czy raczej się topi i przypala?
- Czy wydziela się zbyt dużo dymu?
-
Kalibracja:
- Jeśli drut grzeje się za słabo (styropian się nie tnie lub rwie), możesz spróbować go nieznacznie skrócić. Skrócenie drutu zmniejsza jego opór, co zwiększa prąd i temperaturę.
- Jeśli drut grzeje się za mocno (styropian topi się i przypala, wydziela dużo dymu), możesz spróbować go nieznacznie wydłużyć (jeśli masz taką możliwość) lub zmniejszyć napięcie zasilania (jeśli lutownica ma taką opcję, co jest rzadkością w prostych modelach). Alternatywnie, musisz po prostu przyspieszyć ruch cięcia.
- Pamiętaj, aby zawsze odłączać lutownicę od zasilania przed dokonywaniem jakichkolwiek korekt.

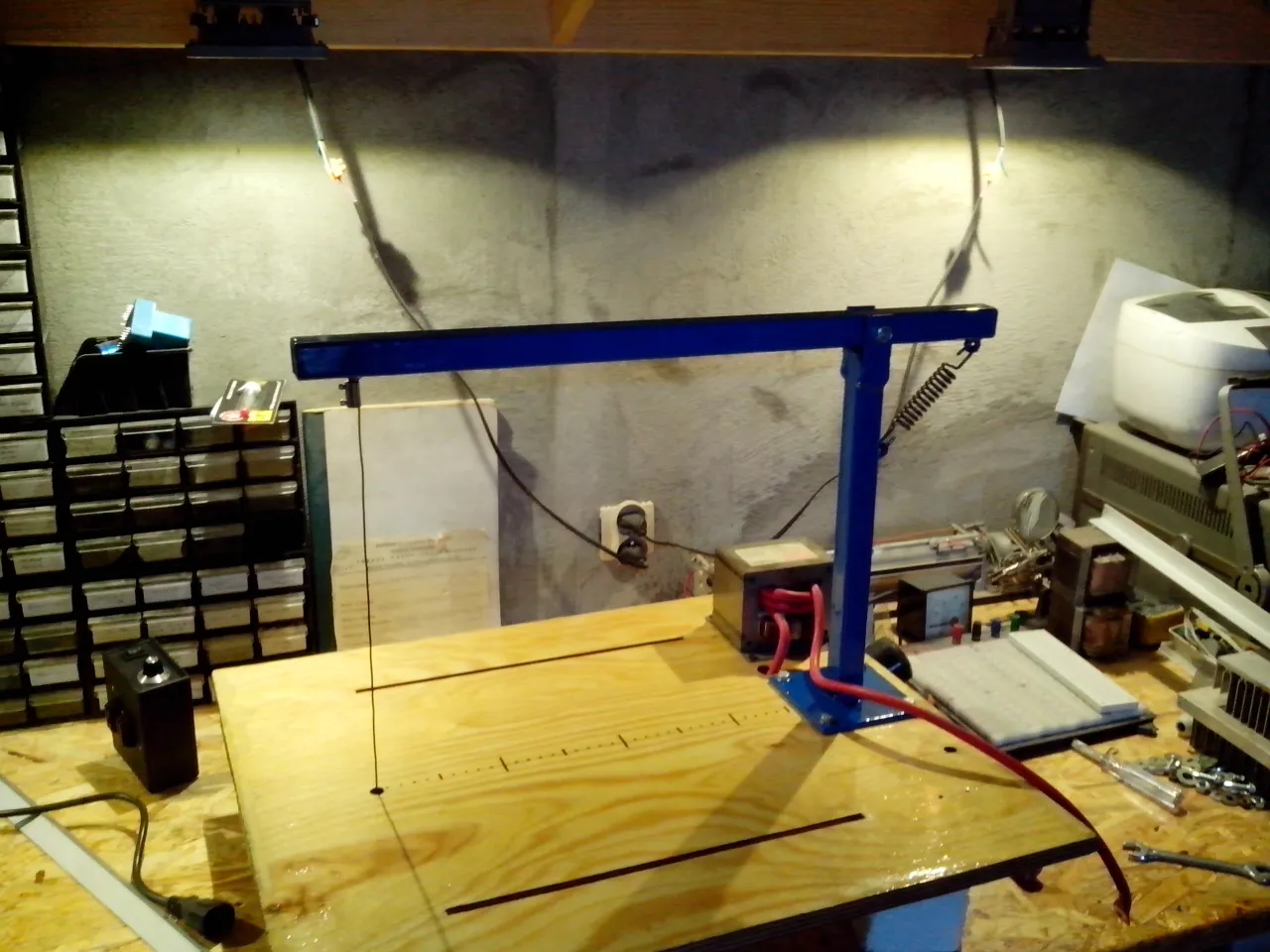

Dla zaawansowanych: budowa noża ramkowego
Jeśli podstawowe rozwiązanie z lutownicą nie spełnia wszystkich Waszych oczekiwań, zwłaszcza w kwestii precyzji cięcia dłuższych odcinków, to mam dla Was propozycję bardziej zaawansowaną: budowę noża ramkowego. To rozwiązanie wymaga nieco więcej pracy, ale oferuje znacznie lepsze rezultaty.
Projekt prostej ramki: jakie materiały wykorzystać?
Nóż ramkowy polega na rozpięciu drutu oporowego na stabilnej ramce, która utrzyma go w napięciu. Do budowy takiej ramki można wykorzystać różne materiały, pamiętając o ich izolacyjności i stabilności. Moje ulubione to:
- Drewniane listwy: łatwe w obróbce, dobre izolatory.
- Profile aluminiowe: lekkie i sztywne, ale wymagają dobrej izolacji elektrycznej w miejscach mocowania drutu.
- Metalowe pręty: podobnie jak profile, wymagają izolacji.
Ramka powinna być na tyle duża, aby umożliwić cięcie pożądanych elementów styropianu, ale jednocześnie poręczna. Ważne jest, aby drut był zamocowany w sposób umożliwiający jego lekkie napięcie, co zapobiegnie jego wiotczeniu podczas nagrzewania.
Jak bezpiecznie podłączyć zasilanie z transformatora lutownicy?
W przypadku noża ramkowego, wykorzystujemy sam transformator z lutownicy jako źródło zasilania dla drutu oporowego. To wymaga nieco większej ostrożności:
- Odłącz lutownicę od zasilania!
- Ostrożnie rozbierz obudowę lutownicy, aby dostać się do transformatora.
- Zlokalizuj przewody wychodzące z uzwojenia wtórnego transformatora (te, które zasilały oryginalny grot).
- Do tych przewodów podłącz drut oporowy rozpięty na ramce. Użyj solidnych połączeń (np. śrubowych zacisków lub lutowania), a następnie starannie zaizoluj wszystkie punkty połączeń taśmą izolacyjną lub koszulkami termokurczliwymi. To absolutnie kluczowe dla bezpieczeństwa elektrycznego.
- Upewnij się, że cała konstrukcja jest stabilna i nie ma ryzyka przypadkowego dotknięcia elementów pod napięciem.
Zalety noża ramkowego: większa precyzja i cięcie dłuższych odcinków
Budowa noża ramkowego, choć nieco bardziej skomplikowana, przynosi wymierne korzyści:
- Większa precyzja cięcia: Drut jest napięty i stabilny, co pozwala na prowadzenie go po prostej linii z większą dokładnością.
- Cięcie dłuższych odcinków: Możliwość rozpięcia dłuższego drutu pozwala na cięcie większych płyt styropianowych.
- Lepsza ergonomia: Ramka z uchwytem może być wygodniejsza w użyciu przy większych pracach niż sama lutownica.
- Mniej dymu: Dzięki stabilniejszej temperaturze i możliwości precyzyjniejszego prowadzenia, można zminimalizować przypalanie styropianu i emisję dymu.
Unikaj pułapek: najczęstsze problemy i błędy
Podczas samodzielnego tworzenia narzędzi, zawsze mogą pojawić się jakieś problemy. To normalne! Z mojego doświadczenia wiem, że najczęściej powtarzają się te same błędy. Poniżej przedstawiam najczęstsze pułapki i sposoby ich rozwiązania.
Problem: Drut nie grzeje się lub grzeje za słabo. Co robić?
Jeśli drut oporowy nie osiąga odpowiedniej temperatury, może to mieć kilka przyczyn:
- Zbyt gruby drut oporowy: Drut ma zbyt dużą rezystancję, co ogranicza przepływ prądu.
- Słaby kontakt elektryczny: Śruby mocujące drut w lutownicy są niedokręcone lub zaśniedziałe, co powoduje dużą rezystancję na styku.
- Uszkodzenie samej lutownicy: Transformator lub włącznik w lutownicy jest uszkodzony.
Rozwiązania: Przede wszystkim sprawdź i popraw połączenia elektryczne dokręć śruby, oczyść styki. Jeśli to nie pomoże, spróbuj skrócić drut oporowy (zwiększy to jego temperaturę) lub wymienić go na cieńszy. W ostateczności sprawdź sprawność samej lutownicy.
Problem: Drut przepala się natychmiast po włączeniu. Gdzie leży błąd?
Natychmiastowe przepalanie się drutu to zazwyczaj sygnał, że jest on źle dobrany do mocy lutownicy lub występuje zwarcie:
- Zbyt cienki drut oporowy: Drut ma zbyt małą rezystancję w stosunku do mocy lutownicy, co powoduje przepływ zbyt dużego prądu i jego szybkie przegrzanie.
- Zwarcie w obwodzie: Drut dotyka metalowej obudowy lub inne elementy powodują zwarcie.
Rozwiązania: Wymień drut oporowy na grubszy. Dokładnie sprawdź cały obwód, aby upewnić się, że nie ma żadnych zwarć. Użyj miernika uniwersalnego do sprawdzenia ciągłości obwodu i wykrycia ewentualnych zwarć.
Przeczytaj również: Lśniące fugi bez chemii: Domowe sposoby na czyszczenie podłóg
Problem: Styropian topi się zamiast ciąć. Jak dostosować technikę cięcia?
Jeśli styropian topi się, tworząc nieestetyczne, poszarpane krawędzie i wydzielając dużo dymu, oznacza to, że temperatura drutu jest zbyt wysoka lub ruch cięcia jest zbyt wolny:
- Zbyt wysoka temperatura drutu: Drut jest za krótki lub za cienki, co powoduje jego przegrzewanie.
- Zbyt wolny ruch cięcia: Zbyt długie zatrzymywanie drutu w jednym miejscu powoduje nadmierne topienie materiału.
Rozwiązania: Spróbuj skrócić drut oporowy (co, wbrew pozorom, może zmniejszyć jego temperaturę, jeśli jest zbyt cienki i się przepala, lub ustabilizować ją na optymalnym poziomie). Przede wszystkim jednak, dostosuj technikę cięcia. Przyspiesz ruch ręki drut powinien płynnie przechodzić przez materiał, nie zatrzymując się w jednym miejscu. Eksperymentuj z prędkością, aż uzyskasz gładkie i czyste cięcie.
