Naprawa Makita HR2470: Udar, silnik, sprzęgło krok po kroku

Ten poradnik krok po kroku przeprowadzi Cię przez proces diagnozy i samodzielnej naprawy popularnej młotowiertarki Makita HR2470. Dowiesz się, jak zidentyfikować najczęstsze usterki, jakie narzędzia będą Ci potrzebne i jak skutecznie przywrócić sprzęt do pełnej sprawności, oszczędzając czas i pieniądze na serwisie.

Dlaczego samodzielna naprawa to często najlepszy wybór?

Z mojego doświadczenia wynika, że samodzielna naprawa elektronarzędzi, takich jak Makita HR2470, to naprawdę opłacalna decyzja. Przede wszystkim, oszczędzasz na kosztach serwisu, które często bywają zaskakująco wysokie, zwłaszcza przy drobnych usterkach. Po drugie, satysfakcja z samodzielnie wykonanej pracy jest nie do przecenienia zyskujesz nie tylko sprawne narzędzie, ale i cenne doświadczenie. Co ważne, dla modelu Makita HR2470, części zamienne są szeroko dostępne, a szczegółowe schematy budowy łatwo znaleźć w internecie. To sprawia, że nawet jako amator majsterkowania, masz realne szanse na skuteczną naprawę.

Bezpieczeństwo przede wszystkim: 3 zasady, których musisz przestrzegać przed rozpoczęciem pracy

Zanim zabierzesz się za rozbieranie wiertarki, pamiętaj, że bezpieczeństwo to absolutny priorytet. Oto trzy zasady, których zawsze przestrzegam:

1. Odłącz od zasilania: To podstawa! Zawsze upewnij się, że wiertarka jest odłączona od gniazdka. Nawet przypadkowe włączenie może skończyć się poważnym urazem.
2. Pracuj w dobrze przygotowanym miejscu: Zadbaj o czysty, uporządkowany i dobrze oświetlony stół roboczy. Małe elementy łatwo zgubić, a dobra widoczność to klucz do precyzji i bezpieczeństwa.
3. Stosuj środki ochrony osobistej: Zawsze zakładaj okulary ochronne, aby zabezpieczyć oczy przed pyłem czy odpryskami. Rękawice robocze również są wskazane, chroniąc dłonie przed skaleczeniami i brudem.

Przygotuj swój warsztat: Niezbędne narzędzia i materiały do naprawy HR2470

Zanim przystąpisz do pracy, upewnij się, że masz pod ręką wszystkie niezbędne narzędzia i materiały. Dobrze przygotowany warsztat to połowa sukcesu. Oto lista, którą zawsze mam przy sobie, gdy zabieram się za HR2470:

• Zestaw wkrętaków (płaskie i krzyżakowe, w różnych rozmiarach)
• Klucze imbusowe (do niektórych śrub mocujących)
• Szczypce (zwykłe, a także do pierścieni Segera, które są często używane w mechanizmach)
• Mały młotek (przydatny do delikatnego dobijania osi czy pinów)
• Pędzelek do czyszczenia (idealny do usuwania pyłu i starego smaru z trudno dostępnych miejsc)
• Specjalistyczny smar do młotowiertarek (lub wysokiej jakości smar litowy o tym więcej później)

Szybka diagnoza usterki: Poznaj 5 najczęstszych objawów awarii

Zanim zaczniesz rozbierać narzędzie, kluczowe jest prawidłowe zdiagnozowanie problemu. Wiele usterek w Makita HR2470 objawia się w charakterystyczny sposób. Poniżej przedstawiam najczęstsze sygnały, które pomogą Ci szybko zidentyfikować przyczynę awarii.

Problem #1: Wiertarka buczy, ale nie kręci lub "dusi się" pod obciążeniem winne sprzęgło czy szczotki?

Jeśli Twoja wiertarka Makita HR2470 wydaje dźwięk pracy silnika, ale wiertło się nie obraca lub urządzenie wyraźnie traci moc i "dusi się" pod niewielkim obciążeniem, najczęściej wskazuje to na kilka możliwych problemów. Może to być zużycie sprzęgła przeciążeniowego, które ma za zadanie chronić silnik przed uszkodzeniem. Inna przyczyna to problemy z przekładnią, na przykład wyszczerbione zębatki, które nie przenoszą momentu obrotowego. Nie można też wykluczyć zużytych szczotek węglowych, które nie zapewniają odpowiedniego kontaktu z komutatorem, co prowadzi do spadku mocy.

Problem #2: Udar zniknął lub jest bardzo słaby jak rozpoznać zużyte uszczelki?

Brak udaru lub jego znaczne osłabienie to jedna z najczęstszych usterek w młotowiertarkach. W przypadku Makita HR2470 główną przyczyną są zazwyczaj zużyte lub uszkodzone o-ringi (uszczelki) na tłoku i bijaku. To właśnie one odpowiadają za utrzymanie odpowiedniej kompresji w cylindrze mechanizmu udarowego. Gdy o-ringi są spłaszczone, pęknięte lub stwardniałe, ciśnienie ucieka, a udar staje się słaby lub całkowicie zanika. Rzadziej, ale również możliwe, jest mechaniczne uszkodzenie samego bijaka lub tłoka.

Problem #3: Silnik mocno iskrzy, a z wiertarki wydobywa się dziwny zapach czas na wymianę szczotek węglowych

Nadmierne iskrzenie w okolicach komutatora silnika, często połączone z charakterystycznym zapachem spalenizny (ozonem), to klasyczny i jednoznaczny objaw zużywających się szczotek węglowych. Szczotki te, wykonane z grafitu, ścierają się w trakcie pracy, zapewniając kontakt elektryczny z wirnikiem. Kiedy są już mocno zużyte, ich powierzchnia styku jest zbyt mała, co prowadzi do iskrzenia i nierównej pracy silnika. Ich szybka wymiana jest kluczowa, ponieważ dalsze używanie wiertarki w takim stanie może doprowadzić do poważnego i kosztownego uszkodzenia komutatora wirnika.

Problem #4: Przełącznik trybów pracy (wiercenie/kucie) zacina się lub nie reaguje

Jeśli masz problem z płynnym przełączaniem między trybami pracy (wiercenie, wiercenie z udarem, kucie) lub przełącznik w ogóle nie reaguje, zazwyczaj winowajcą jest zanieczyszczenie mechanizmu. Pył budowlany, drobne opiłki i stary, zaschnięty smar potrafią skutecznie zablokować delikatne elementy przełącznika. Rzadziej zdarza się, że przyczyną jest uszkodzenie mechaniczne samego przełącznika lub jego wewnętrznych elementów.

Problem #5: Wiertło wypada lub blokuje się w uchwycie SDS co sprawdzić w pierwszej kolejności?

Problem z uchwytem SDS, objawiający się wypadaniem wiertła podczas pracy, jego blokowaniem się lub trudnościami z montażem/demontażem, to często wynik nagromadzenia brudu. Pył i zanieczyszczenia dostają się do mechanizmu uchwytu, utrudniając prawidłowe działanie kulek i sprężyn blokujących. Niekiedy jednak przyczyną jest zużycie samych elementów blokujących kulek, sprężyn lub tulei, które z czasem ulegają wyrobieniu.

Demontaż Makita HR2470 krok po kroku: Rozbieranie wiertarki bez uszkodzeń

Gdy już zdiagnozowałeś problem, przyszedł czas na demontaż. Pamiętaj, aby pracować metodycznie i ostrożnie. Zawsze staram się układać śrubki i małe elementy w kolejności demontażu, co bardzo ułatwia późniejszy montaż.

Krok 1: Otwieranie obudowy i bezpieczne odłączenie szczotkotrzymacza

1. Odłącz zasilanie: Upewnij się, że wiertarka jest odłączona od prądu.
2. Odkręć śruby obudowy: Zlokalizuj wszystkie śruby mocujące dwie połówki obudowy. Zazwyczaj są to śruby krzyżakowe. Odkręć je i odłóż w bezpieczne miejsce.
3. Delikatnie rozdziel obudowę: Ostrożnie rozdziel obudowę, zaczynając od tyłu urządzenia. Pamiętaj, że w środku znajdują się przewody i elementy, które łatwo uszkodzić.
4. Odłącz szczotkotrzymacz: Zanim całkowicie rozdzielisz obudowę, zlokalizuj szczotkotrzymacz (zazwyczaj znajduje się w tylnej części silnika). Ostrożnie odłącz przewody zasilające szczotki, a następnie wyjmij cały element. Czasem wystarczy odpiąć sprężynki i wyjąć same szczotki.

Krok 2: Demontaż uchwytu SDS i przełącznika trybów

1. Zdejmij gumową osłonę uchwytu: Zazwyczaj jest to element, który można po prostu ściągnąć.
2. Wyjmij pierścień zabezpieczający: Wewnątrz uchwytu SDS znajduje się pierścień zabezpieczający (często typu Segera). Użyj specjalnych szczypiec lub cienkiego wkrętaka, aby go ostrożnie wyjąć.
3. Wyjmij kulki i sprężyny: Po usunięciu pierścienia, ostrożnie wyjmij kulki blokujące i sprężyny. Zwróć uwagę na ich kolejność i ułożenie.
4. Zdemontuj mechanizm przełącznika: Zlokalizuj przełącznik trybów pracy. Zazwyczaj jest on mocowany na śruby lub zatrzaski. Ostrożnie rozbierz go, zwracając uwagę na małe sprężynki i kulki, które mogą wyskoczyć.

Krok 3: Wyjęcie mechanizmu udarowego i przekładni na co zwrócić szczególną uwagę?

1. Ostrożne wyjęcie silnika: Jeśli nie naprawiasz silnika, możesz go delikatnie odłożyć na bok, uważając na przewody.
2. Wyjęcie mechanizmu udarowego: Mechanizm udarowy znajduje się w przedniej części wiertarki. Zazwyczaj jest on osadzony w obudowie przekładni. Ostrożnie go wyjmij, pamiętając o kolejności elementów: tłok, bijak, sprężyny. To jest moment, w którym łatwo zgubić małe części, więc bądź bardzo skupiony.
3. Demontaż przekładni: Przekładnia to zestaw zębatek. Zwróć uwagę na łożyska i podkładki dystansowe. Każdy element ma swoje miejsce, a ich prawidłowe ułożenie jest kluczowe dla cichej i efektywnej pracy.
4. Zapamiętaj kolejność: Rób zdjęcia lub notatki, aby zapamiętać kolejność montażu wszystkich elementów. To zaoszczędzi Ci sporo frustracji podczas składania.

Krok 4: Inspekcja wizualna kluczowych komponentów: bijak, tłok, o-ringi i zębatki

Po demontażu nadszedł czas na dokładne oględziny. Szukaj wszelkich oznak zużycia lub uszkodzeń:

• Bijak i tłok: Sprawdź, czy nie ma na nich pęknięć, wyszczerbień lub nadmiernych śladów zużycia. Ich powierzchnie powinny być gładkie.
• O-ringi (uszczelki): To bardzo ważne! Szukaj wszelkich pęknięć, spłaszczeń, stwardnień lub oznak utraty elastyczności. Nawet najmniejsze uszkodzenie o-ringu może spowodować brak udaru.
• Zębatki przekładni: Dokładnie obejrzyj każdy ząb. Szukaj wyszczerbień, pęknięć, nadmiernego zużycia lub śladów przegrzania.
• Łożyska: Sprawdź, czy łożyska nie mają luzów i czy obracają się płynnie, bez zacięć.

Instrukcje naprawy najczęstszych awarii: Od diagnozy do sprawnego narzędzia

Po dokładnej diagnozie i demontażu, możemy przejść do konkretnych napraw. Pamiętaj, że precyzja i cierpliwość to Twoi najlepsi sprzymierzeńcy.

Jak wymienić szczotki węglowe w HR2470? Prosta czynność, która ratuje silnik

Wymiana szczotek węglowych to jedna z najprostszych i najczęściej wykonywanych czynności serwisowych, która może uratować Twój silnik przed poważniejszymi uszkodzeniami.

1. Zlokalizuj szczotkotrzymacz: Po otwarciu obudowy, szczotkotrzymacz znajduje się zazwyczaj w tylnej części silnika, po obu stronach wirnika.
2. Wyjmij stare szczotki: Ostrożnie odepnij sprężynki lub odkręć zaślepki, które utrzymują szczotki w gniazdach. Wyciągnij zużyte szczotki. Zwróć uwagę na kierunek ich ułożenia i stopień zużycia.
3. Wyczyść gniazda szczotek: Za pomocą pędzelka usuń wszelki pył węglowy z gniazd.
4. Zamontuj nowe szczotki: Włóż nowe szczotki węglowe do gniazd, upewniając się, że swobodnie się w nich poruszają. Pamiętaj o ich prawidłowym ułożeniu (często mają ścięte krawędzie, które muszą pasować do kształtu komutatora).
5. Zabezpiecz szczotki: Załóż z powrotem sprężynki lub zaślepki. Upewnij się, że szczotki są stabilnie osadzone i mają dobry kontakt z komutatorem.

Brak udaru? Kompletny przewodnik po wymianie o-ringów i uszczelnień tłoka

Wymiana o-ringów to kluczowa operacja przy problemach z udarem. Wymaga precyzji, ale jest w pełni wykonalna.

1. Zdemontuj mechanizm udarowy: Postępuj zgodnie z instrukcjami demontażu z poprzedniej sekcji, aby uzyskać dostęp do tłoka i bijaka.
2. Zlokalizuj o-ringi: O-ringi znajdują się na tłoku oraz na bijaku. Zazwyczaj są to gumowe pierścienie w rowkach.
3. Ostrożnie usuń stare o-ringi: Użyj cienkiego, tępego narzędzia (np. wykałaczki lub małego, plastikowego narzędzia) do podważenia i usunięcia starych o-ringów. Uważaj, aby nie porysować powierzchni tłoka ani bijaka.
4. Wyczyść rowki: Dokładnie wyczyść rowki, w których osadzone są o-ringi, z resztek starego smaru i brudu.
5. Nasmaruj nowe o-ringi: Przed montażem, nowe o-ringi delikatnie nasmaruj specjalistycznym smarem do młotowiertarek. Zapewni to ich lepsze ułożenie i dłuższą żywotność.
6. Załóż nowe o-ringi: Ostrożnie nałóż nowe o-ringi w odpowiednie rowki. Upewnij się, że są równo ułożone i nie są skręcone.
7. Sprawdź swobodę ruchu: Po założeniu o-ringów, sprawdź, czy tłok i bijak swobodnie poruszają się w cylindrze.

Naprawa sprzęgła przeciążeniowego: Kiedy czyszczenie wystarczy, a kiedy konieczna jest wymiana?

Sprzęgło przeciążeniowe to mechanizm bezpieczeństwa, który zapobiega uszkodzeniu silnika i przekładni, gdy wiertło zostanie zablokowane. Jeśli wiertarka buczy, ale nie kręci, lub "dusi się" pod obciążeniem, problem może leżeć w sprzęgle.

Często wystarczy dokładne czyszczenie sprzęgła z nagromadzonego brudu i starego, zaschniętego smaru. Zanieczyszczenia mogą blokować prawidłowe działanie sprężyn i kulek, które odpowiadają za rozłączanie napędu. Jeśli jednak po czyszczeniu problem nadal występuje, a podczas inspekcji wizualnej zauważysz:

• Wyszczerbione lub zdeformowane elementy sprzęgła (np. zęby, kulki)
• Pęknięte lub osłabione sprężyny
• Nadmierne zużycie współpracujących powierzchni

Wówczas konieczna będzie wymiana uszkodzonych elementów sprzęgła na nowe. Pamiętaj, że prawidłowo działające sprzęgło to podstawa bezpieczeństwa i trwałości narzędzia.

Serwis przełącznika funkcji: Czyszczenie i smarowanie mechanizmu krok po kroku

Zacinający się przełącznik funkcji to uciążliwa, ale zazwyczaj prosta do naprawienia usterka. Cały proces sprowadza się do dokładnego czyszczenia i odpowiedniego smarowania.

1. Zdemontuj przełącznik: Postępuj zgodnie z instrukcjami demontażu, aby uzyskać dostęp do mechanizmu przełącznika.
2. Usuń stary smar i brud: Za pomocą pędzelka i odpowiedniego środka czyszczącego (np. benzyny ekstrakcyjnej lub specjalnego preparatu do czyszczenia mechanizmów) dokładnie usuń cały stary, zaschnięty smar, pył i inne zanieczyszczenia. Upewnij się, że wszystkie ruchome części są idealnie czyste.
3. Sprawdź elementy: Obejrzyj małe sprężynki i kulki. Upewnij się, że nie są zdeformowane ani uszkodzone.
4. Nasmaruj mechanizm: Nałóż cienką warstwę świeżego, specjalistycznego smaru do młotowiertarek na wszystkie ruchome elementy przełącznika, w tym na kulki i sprężyny.
5. Złóż przełącznik: Ostrożnie złóż mechanizm przełącznika, upewniając się, że wszystkie elementy są prawidłowo osadzone i swobodnie się poruszają.

Sekret długowieczności Twojej Makity: Prawidłowy montaż i smarowanie

Prawidłowy montaż i odpowiednie smarowanie to absolutne podstawy, które decydują o tym, jak długo i jak sprawnie będzie działać Twoja młotowiertarka po naprawie. To właśnie tutaj tkwi sekret długowieczności narzędzia.

Dobór i aplikacja smaru: Gdzie i ile smaru nałożyć, by zapewnić idealną pracę?

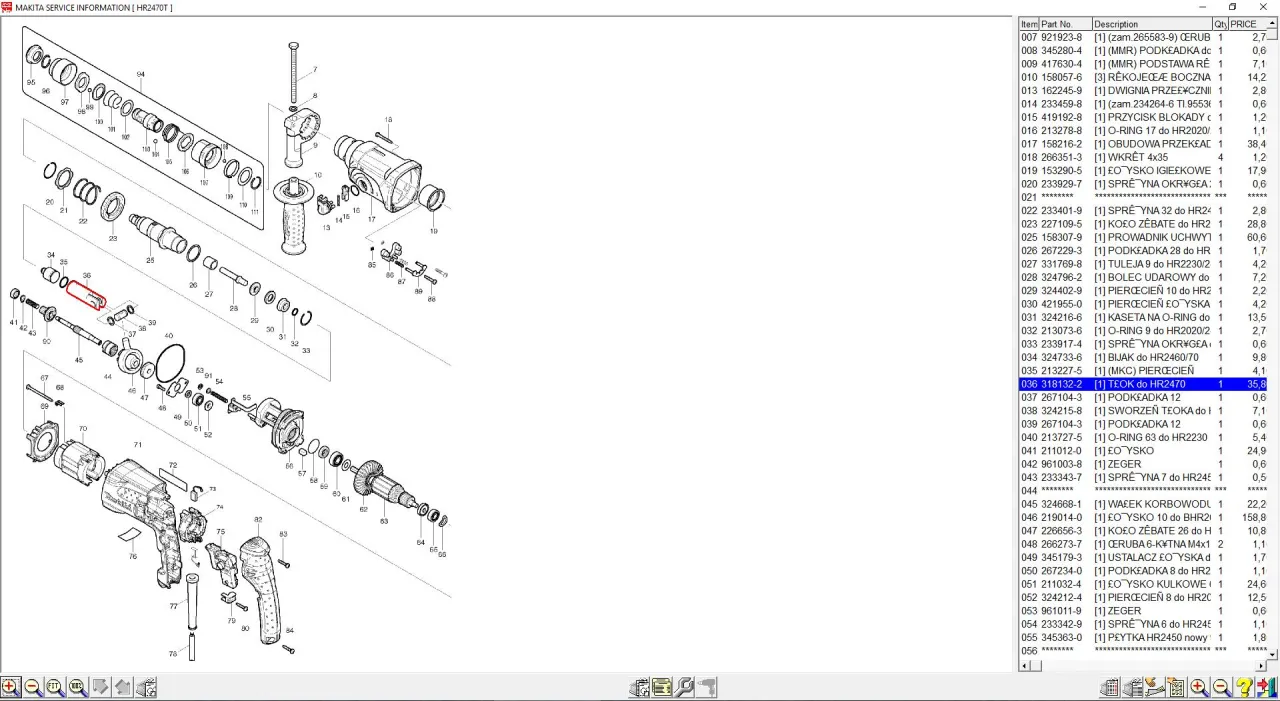

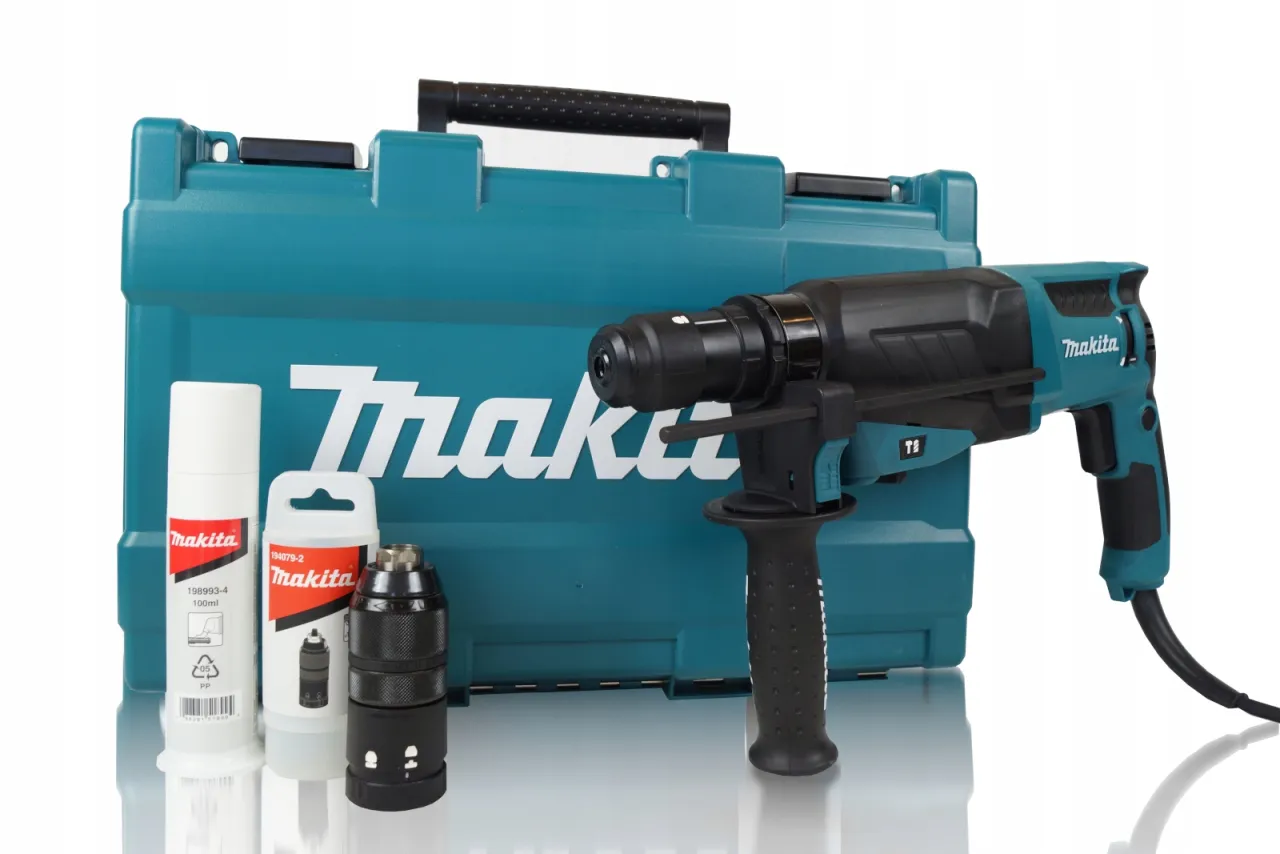

Wybór odpowiedniego smaru jest kluczowy. Do młotowiertarki Makita HR2470 zalecam stosowanie specjalistycznego smaru do młotowiertarek, który charakteryzuje się wysoką odpornością na naciski i temperaturę, a także dobrą przyczepnością. Alternatywnie, możesz użyć wysokiej jakości smaru litowego. Ważne jest, aby nie przesadzić z ilością, ale też nie nałożyć go za mało.

• Przekładnia: Smaruj zębatki przekładni cienką, równomierną warstwą smaru. Nie zalewaj ich, ale upewnij się, że każdy ząb jest pokryty.
• Mechanizm udaru: To newralgiczne miejsce. Smaruj tłok, bijak oraz wnętrze cylindra. O-ringi, jak już wspominałem, należy nasmarować przed montażem. Smar powinien zapewnić płynny ruch elementów.
• Łożyska: Jeśli demontowałeś łożyska, upewnij się, że są czyste i nasmarowane.
• Elementy uchwytu SDS: Lekko nasmaruj kulki i tuleje uchwytu, aby zapewnić płynne działanie i zapobiec zacinaniu się wiertła.

Składanie przekładni i mechanizmu udaru: Prawidłowa kolejność ma znaczenie

Po nasmarowaniu wszystkich elementów, nadszedł czas na ponowne złożenie. To etap, na którym precyzja jest równie ważna, jak podczas demontażu. Pamiętaj, że prawidłowa kolejność montażu i precyzyjne dopasowanie wszystkich elementów to gwarancja, że narzędzie będzie działać poprawnie.

1. Zacznij od mechanizmu udarowego: Ostrożnie włóż tłok, bijak i sprężyny do cylindra, upewniając się, że wszystkie o-ringi są na swoich miejscach i nie są skręcone.
2. Złóż przekładnię: Zamontuj zębatki przekładni, zwracając uwagę na ich prawidłowe ułożenie i osadzenie łożysk oraz podkładek dystansowych. Każdy element musi idealnie pasować.
3. Połącz mechanizm z silnikiem: Ostrożnie połącz złożony mechanizm udarowy i przekładnię z silnikiem, upewniając się, że wałki i zębatki prawidłowo się zazębiają.
4. Sprawdź swobodę ruchu: Przed zamknięciem obudowy, ręcznie obróć wrzeciono, aby upewnić się, że wszystkie elementy poruszają się swobodnie i bez oporów.

Finalny montaż i pierwsze uruchomienie po naprawie: O czym musisz pamiętać?

Jesteś już prawie u celu! Ostatnie kroki są równie ważne, jak te początkowe.

1. Zamknij obudowę: Ostrożnie połącz obie połówki obudowy, upewniając się, że wszystkie przewody są prawidłowo ułożone i nie zostaną przyciśnięte.
2. Dokręć śruby: Wkręć wszystkie śruby mocujące obudowę. Dokręcaj je z umiarkowaną siłą, aby nie uszkodzić gwintów ani plastiku.
3. Sprawdź połączenia: Upewnij się, że wszystkie zewnętrzne elementy, takie jak uchwyt SDS i przełącznik trybów, działają płynnie.
4. Pierwsze uruchomienie: Podłącz wiertarkę do zasilania. Uruchom ją bez obciążenia, najpierw na niskich, potem na wyższych obrotach. Obserwuj pracę silnika, nasłuchuj nietypowych dźwięków i sprawdź, czy udar działa prawidłowo. Jeśli wszystko jest w porządku, Twoja Makita HR2470 jest gotowa do pracy!

Twoja wiertarka jak nowa: Proste nawyki, które przedłużą życie Makity HR2470

Naprawa to jedno, ale regularna konserwacja to klucz do długowieczności każdego elektronarzędzia. Wprowadzenie kilku prostych nawyków po każdej pracy znacząco wydłuży życie Twojej Makity HR2470 i pozwoli uniknąć wielu przyszłych awarii.

Regularna konserwacja: Co robić po każdym użyciu, by uniknąć przyszłych awarii?

Jako użytkownik, masz realny wpływ na kondycję swojego narzędzia. Oto moje sprawdzone nawyki:

• Czyszczenie z pyłu: Po każdej pracy dokładnie usuń pył i brud z obudowy, zwłaszcza z otworów wentylacyjnych. Czyste otwory to efektywne chłodzenie silnika.
• Kontrola szczotek węglowych: Co kilka miesięcy, w zależności od intensywności użytkowania, warto sprawdzić długość szczotek. Wymień je, zanim zużyją się całkowicie, aby chronić komutator.
• Unikanie przeciążeń: Nie forsuj wiertarki. Jeśli narzędzie stawia opór, daj mu chwilę odpocząć lub użyj odpowiedniejszego wiertła. Przeciążenia to najszybsza droga do zużycia silnika i przekładni.
• Prawidłowe przechowywanie: Zawsze przechowuj wiertarkę w suchym miejscu, najlepiej w oryginalnej walizce. Chroni to ją przed wilgocią, kurzem i uszkodzeniami mechanicznymi.

Przeczytaj również: Makita: Jak odkręcić uchwyt? Lewy gwint śruby to musisz wiedzieć!

Kiedy samodzielna naprawa to za mało? Sygnały, że czas oddać sprzęt w ręce profesjonalistów

Chociaż samodzielna naprawa daje wiele satysfakcji i oszczędności, są sytuacje, w których lepiej zaufać profesjonalistom. Jeśli po demontażu zauważysz poważne uszkodzenia silnika (np. przepalony wirnik lub stojan), skomplikowane awarie elektroniczne (uszkodzony moduł sterujący) lub po prostu brakuje Ci specjalistycznych narzędzi do wymiany konkretnych, trudnodostępnych części, to znak, że nadszedł czas, aby oddać sprzęt do autoryzowanego serwisu. Pamiętaj, że czasem próba naprawy na siłę może przynieść więcej szkód niż pożytku.
